Sjøkrigsskolen
Nr. av
Sjøkrigsskolen
Bacheloroppgave
Motordrive
– Undervisningsmodell –
av
Xxx Xxxx Xxxx Xxxxxxxxx Xxxxxx Xxxxxxxxx Xxxxxxxx
Xxxxxx som en del av kravet til graden: BACHELOR I MILITÆRE STUDIER MED FORDYPNING I
ELEKTRO OG AUTOMASJON
Innlevert: Mai 2018
Godkjent for offentlig publisering
Publiseringsavtale
En avtale om elektronisk publisering av bachelor/prosjektoppgave
Kadettene har opphavsrett til oppgaven, inkludert rettighetene til å publisere den.
Alle oppgaver som oppfyller kravene til publisering vil bli registrert og publisert i Bibsys Brage når kadettene har godkjent publisering.
Oppgaver som er graderte eller begrenset av en inngått avtale vil ikke bli publisert.
Vi gir herved Sjøkrigsskolen rett til å gjøre denne oppgaven til- gjengelig elektronisk, gratis og uten kostnader | X Ja | Nei |
Finnes det en avtale om forsinket eller kun intern publisering? | X | |
(Utfyllende opplysninger må fylles ut) | Ja | Nei |
Hvis ja: kan oppgaven publiseres elektronisk når | ||
embargoperioden utløper? | ||
Ja | Nei |
Plagiaterklæring
Vi erklærer herved at oppgaven er vårt eget arbeid og med bruk av riktig kildehenvisning Vi har ikke nyttet annen hjelp enn det som er beskrevet i oppgaven.
Vi er klar over at brudd på dette vil føre til avvisning av oppgaven.
Dato: 25 – 05 – 2018
Xxxxxx Xxxxxxxxx Xxxxxxxx
Kadett navn Xxxxxx, signatur
Xxx Xxxx Xxxx Xxxxxxxxx
Kadett navn Xxxxxx, signatur
Forord
Bacheloroppgaven er skrevet av kadettene Xxx Xxxx Xxxx Xxxxxxxxx og Xxxxxx Xxxxxxxxx Xxxxxxxx fra linjen Marineingeniør Elektro og Automasjon, våren 2018.
Oppgaven er rettet mot de som har bakgrunn i elektro og er de som er interessert i effek- tiv motorstyring og læring rundt temaet. Spesielt er undervisningsmodellen vi har byg- get ment for samspill mellom lærere og elever for å effektivisere læring rundt motorsty- ring. Hovedfokuset i læringen vi ønsker å tilby med modellen er faglig bredde. Derfor er fagtemaet tverrgående mellom motorlære, automasjon/programmering og hovedsake- lig kraftelektronikk. Kraftelektronikken i modellen skaper mulighet for manipulering av form og hastighet på spenningen, mens programmeringen gjør det mulig å bestemme dets omfang. Medfølgende modellen er et oppgavehefte, simuleringsprogram, laptop og en AC-motor. AC-motoren er med slik at brukeren får erfart hvordan den vil fungere under de forholdene modellen skaper for motoren, ved hjelp av denne type kraftelektro- nikk. Hensikten med oppgaveheftet og simuleringsprogrammet er å understøtte under- visning med modellen.
Vi ønsker å takke vår veileder Xxxx Xxxxx for lån av utstyr i oppstartsfasen og faglig støtte gjennom hele perioden. Videre vil vi også takke førsteamanuensis Xxxxxxxxx Xxx- ter opp mot bruk og testing av utstyr vi har vurdert og implementert. Dette gjelder også Xxxxxxx Xxxxxxxxxx fra firmaet Wago som hjalp oss med en del testing av potensielt ut- styr. Det har vært nødvendig å bruke en del måleinstrumenter, komponenter og spen- ningskilder under arbeidsperioden. For dette takker vi Xxxxx Xxxx for bruk av hans lab. For evaluering og testing av det ferdige produktet, med gode tilbakemeldinger for revur- dering, takker vi også Xxxxxx Xxxx og Xxxx Xxxxxxx.
Bergen, Sjøkrigsskolen, 25-05-2018
Oppgaveformulering
EU har innført strenge krav til energieffektive løsninger. Dette gjelder også for elektriske motordrifter. En meget viktig komponent for å øke virkningsgraden i motordrifter er fre- kvensomformeren. Det er derfor viktig å forstå hvordan en frekvensomformer påvirker systemet den er satt i, helt fra inntak og ut til motoren som skal drive lasten vi ønsker å drive.
Elevene på Sjøkrigsskolen som studerer elektro og automasjon vil ende opp med å jobbe på fartøy i ulike størrelser med ulike effektbehov. Derfor søker denne bacheloroppgaven etter en måte å tilrettelegge for bred og effektiv læring av elektromotorens alternativer for drift og styring. Resultatet av dette er følgende problemstilling;
Det skal utarbeides en undervisningsmodell for elektriske motordrifter som kan bru- kes til demonstrasjoner og laboratorieundervisning.
Det skal utarbeides en undervisningsmodell for motorstyring ifra og med spenningskilde gjennom en type frekvensomformer til og med motor. Styring og overvåking skal foregå ved hjelp av mikrokontrollere. Modellen skal ha gode visuelle forhold med muligheter for ulike spenning- og signalmålinger, i den hensikt å kunne forstå dens virkemåte og effekt. Løsningen skal dimensjoneres, beregnes og bygges fysisk. Sammen med modellen skal det medfølge øvingsoppgaver og demonstrasjonseksempler som skal gi elevene flere dimensjoner av læring. I tillegg til dette skal et simuleringsprogram brukes til å knytte teori og praksis sammen for å få med flest mulige dimensjoner opp mot læring. Modellen skal enkelt kunne bli transportert og benyttet i alle rom med enfase 230V 50Hz veksel- strømuttak.
Sammendrag
Siden 2009 har EU satt krav til elektriske motorer og frekvensomformere med tanke på miljøvennlighet. Elektromotoren kan i dag drives på ulike måter. Den kan for eksempel kjøres på nominell frekvens og spenning kontinuerlig, spenningsreguleres med autotrafo, hastighetsreguleres med endring av aktiv motstand eller frekvens, eller ved bruk av en variable speed drive (VSD) som ofte får navnet frekvensomformer. Den mest effektive måten å styre elektriske motorer på i dag er ved bruk av frekvensomformere.
På bakgrunn av dette mener vi at forståelse og innsikt i effektiviserende tiltak for elektro- motor-systemer er viktig for elever som skal jobbe på plattformer med disse type syste- mer. Interessen og relevansen bak dette har bidratt til valget av en type konstruksjons- oppgave basert på følgende problemstilling;
Det skal utarbeides en undervisningsmodell for elektriske motordrifter som kan bru- kes til demonstrasjoner og laboratorieundervisning.
Til å starte med ble det utarbeidet konsept, mål og design for en slik modell. Ut fra dette har materiell for drift, sikkerhet og overvåking blitt undersøkt. Etter bestilling av poten- sielt anvendelig utstyr, har det på bakgrunn av utprøving og testing blitt valgt ut hva som skulle brukes videre til konstruksjon.
Konstruksjon av modellen har hovedsakelig bestått av et kretskort for motorkontroll og to kort for styring, sammen med ledninger, knapper, sensorer og en skjerm. For å komp- limentere modellen medfølger det også et krets-simuleringsprogram, motor og oppgave- hefte for bruk i sammenheng med modellen. Oppgaveheftet inneholder blant annet teori som er relevant for kraftelektronikken i modellen og oppgaver av teoretisk, visuell og praktisk karakter.
Etter test av sluttproduktet ser vi at den har evnen til å kjøre en trefase AC-motor med varierende selvinnstilt frekvens, måle turtall og DC-buss-spenning, samt endre dreieret- ningen til motoren. I tillegg til dette tilbyr konstruksjonen visuelle, gode, og sikre forhold for signalmålinger. Med dette mener vi at den konstruerte modellen egner seg godt til demonstrasjoner og laboratorieundervisning med begrenset antall brukere på samme tid.
Innholdsfortegnelse
Figurer 1
Tabeller 4
Forkortelser 5
1 Innledning 6
1.1 Bakgrunn 6
1.2 Mål 7
1.3 Avgrensninger 8
1.4 Metode og struktur 8
1.4.1 V-modell 8
1.4.2 Fase én: Konseptutvikling 9
1.4.3 Fase to: Materiell 9
1.4.4 Fase tre: Software 10
1.4.5 Fase fire: Ferdigstilling av modell 11
1.4.6 Fase fem: Oppgaveutvikling 11
1.4.7 Fase seks: Oppgavetest 11
2 Teori 12
2.1 V-modell 12
2.1 Læring og kunnskap 12
2.1.1 Læring 12
2.1.2 Kunnskap 13
2.2 Frekvensomformer 14
2.2.1 Generelt 15
2.2.2 Strømforsyning 20
2.2.3 Likeretting 20
2.2.4 Filtrering – Glatting av signal 21
2.2.5 Vekselretting 22
2.2.6 Filtrering - Utbedring av signal til motor 22
2.3 Harmoniske signaler 24
2.4 Motorkontrollerkort: STEVAL-IHM023V3 25
2.5 Arduino 29
2.5.1 Generelt 29
2.5.2 Arduino-kort 29
2.5.3 Arduino IDE (programvare) 31
2.5.4 Hvordan programmere i Arduino IDE 31
2.6 OrCAD 32
3 Utviklet produkt 33
4 Utviklet software 38
4.1 Motorstyring 38
4.1.1 IGBT-styring med six step 38
4.1.2 Frekvensstyring 41
4.1.3 Motortilstander 41
4.2 Måling og overvåking 43
4.2.1 LCD-skjerm 43
4.2.2 Turtall på aksling (RPM) 43
4.2.3 Innstilt frekvens 45
4.2.4 Spenning på DC-bussen 45
5 Måleresultater 47
5.1 Gate-signaler 47
5.1.1 Måling for 50Hz, retning A 48
5.1.2 Måling for 50Hz, retning B 48
5.1.3 Måling for 20Hz, retning A 49
5.1.4 Måling for 20Hz, retning B 49
5.2 Strøm 50
5.2.1 Startstrøm (inrush) 50
5.2.2 Strømmåling ved endring av dreieretning 51
5.2.3 Strømmåling ved stopp 51
5.2.4 Kontinuerlig strømtrekk 52
5.3 Spenning 53
5.3.1 Fasespenning 53
5.3.2 Linjespenning 54
5.3.3 Common-mode-spenning 55
5.4 Effekter 56
5.5 Harmonisk støy 57
5.6 Temperatur 58
5.7 Hastighet på aksling 59
5.8 DOL-kjøring av motoren 60
6 Drøfting 63
6.1 Konsept 63
6.1.1 Komersiell frekvensomformer 63
6.1.2 Sammensetting av enkeltkomponenter 63
6.1.3 Modulbasert modell 64
6.2 Materiell 65
6.2.1 Valg av motor til modell 65
6.2.2 Motorkontrollerkort 67
6.2.3 Kontroll og styring 67
6.3 Software 69
6.3.1 Generelt 69
6.3.2 Six step-kode 69
6.3.3 Frekvensstyring 70
6.3.4 Motortilstander 71
6.3.5 Måling og overvåking 72
6.4 Ferdigstilling 74
6.5 Læringsutbytte 75
6.6 Målte resultater 76
6.6.1 Generelt 76
6.6.2 Gate-signaler 77
6.6.3 Strøm 78
6.6.4 Spenning 78
6.6.5 Effekter 79
6.6.6 Harmonisk støy 79
6.6.7 Temperatur 79
6.6.8 Hastighet på aksling 80
6.6.9 Sammenligning mellom DOL og modell 80
7 Konklusjon med anbefaling 81
Referanser 82
Vedlegg 86
Figurer
Figur 1 – Prosjektmodell (V-modell) 8
Figur 2 – Konvensjonell frekvensomformer (VVSaktuelt, 2013) 14
Figur 3 - Prosess med frekvensomformer ut til AC-motor (Tech-flo, 2014) 14
Figur 4 - Kontroll-loop av en AC-drive med PWM-styrt frekvenskontroll (ABB Drives 2017a, 11) 15
Figur 5 – Kontroll-loop av en PWM AC-drive med flux vector-styring (ABB Drives 2017a, 12) 16
Figur 6 – Kontroll-loop av en AC-drive som bruker DTC (ABB 2017a, 13) 17
Figur 7 – Transistortenning i 180º six step-mode (Xplanator, 2017) 18
Figur 8 – DC-buss med transistorer ut til stjernekoblet last (Xplanator, 2017) 19

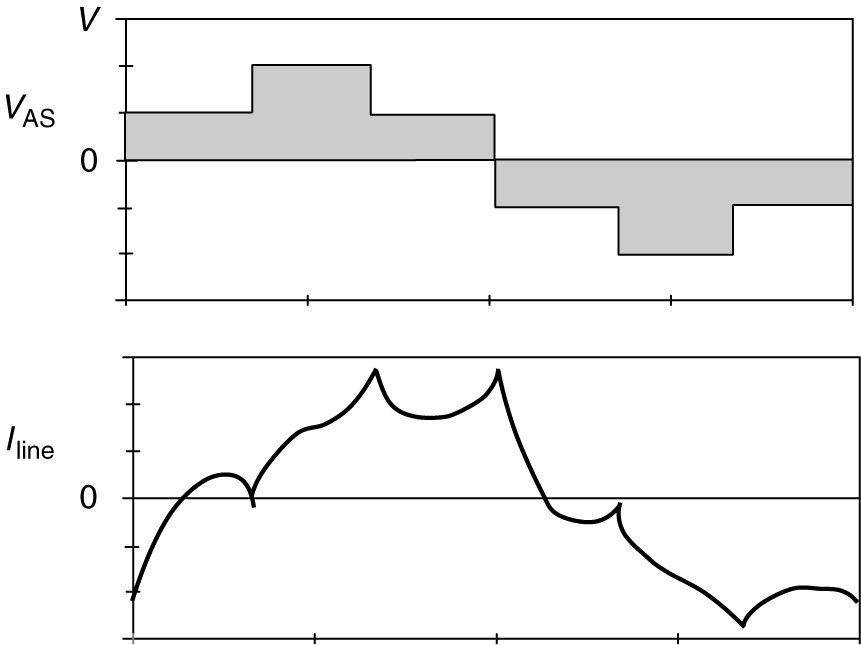

Figur 9 - Motorens fase-spenning og strøm ved six step (Electrical Academia, 2018) 19
Figur 10 – Resultat av en likerettet sinus (Electronics, 2011) 20
Figur 11 – Enfase likeretterbro (Wired, 2014) 20
Figur 12 – Glattet signal fra likeretterbro (Quora, 2016) 21
Figur 13 – Sinusfilter mellom drive og motor (ABB 2017c, 11) 23
Figur 14 - En ren sinusspenning og strøm inneholder ikke noe harmonisk forvrengning (ABB 2017b, 4) 24
Figur 15 - Totale strømmen som resultat av den grunnharmoniske og 5. harmonisk forstyrrelse (ABB 2017b, 5) 24
Figur 16 – STEVAL-IHM023V3 (ST 2014, 1) 25
Figur 17 – Inn- og utganger L6390 (ST 2018, 4) 26
Figur 18 – Skisse over tilførselskretsen i kortet (ST 2014, 11) 26
Figur 19 – Koblingsskjema for inngangssiden på L6390 (ST 2014, 13) 27
Figur 20 – Koblingsskjema for utgangssiden på L6390 (ST 2014, 13) 27
Figur 21 – NTC-motstand festet på kjøleribben til IGBTene (ST 2014, 23) 28
Figur 22 – Arduino Uno mikrokontrollerkort (Wolfram, 2018) 29
Figur 23 – Pull down-motstand (Arduino, 2018) 30
Figur 24 – Eksempelkode hentet fra Arduino IDE 31
Figur 25 – Bilde av ferdig produkt (koffert med utstyr) 33
Figur 26 – Bilde av modellen med beskrivelse av punkter 34
Figur 27 – Bilde av modell (komponentoversikt) 35
Figur 28 – Utklipp av simulert likeretterkrets 36
Figur 29 – Utklipp av utviklet likeretterkrets i OrCAD 36
Figur 30 – Utklipp av simulert vekselretterkrets 37
Figur 31 – Utklipp av vekselretterkrets i OrCAD 37
Figur 32 – Six step-sekvens med transistorer (Xplanator, 2017) 38
Figur 33 – Variablene som aktiverer transistorparene 39
Figur 34 – Utklipp av koden for styring av transistorpar 40
Figur 35 – Koden for hertzjustering 41
Figur 36 – Deklarering av knappene 41
Figur 37 – Øverste del av six step-koden med argument for å aktivere den 42
Figur 38 – Kodeloop for baklengs signalgivning for motsatt rotasjon 42
Figur 39 – Bilde av start/stopp-knapp, (til venstre), dreiretningsknapp og LED 42
Figur 40 – Bilde av LCD-skjermen som blir brukt til å vise resultater 43
Figur 41 – Utklipp av koden for flagg 44
Figur 42 – Utklipp av isr-funksjonen 44
Figur 43 – Utklipp av koden som initierer interrupt 44
Figur 44 – Bilde av telleskivemal 44
Figur 45 – Bilde av IR-sensor og telleskive 44
Figur 46 – Bilde av potmeteret som justerer innstilt frekvens 45
Figur 47 – Utklipp av koden for omgjøring til DC-buss-spenning 45
Figur 48 – Oversikt over oppkobling for måling av gate-signal. 47
Figur 49 – Måling av gate-signaler på oscilloskop (50Hz, retning A) 48
Figur 50 - Måling av gate-signaler på oscilloskop (50Hz, retning B) 48
Figur 51 - Måling av gate-signaler på oscilloskop (20Hz, retning A) 49
Figur 52 - Måling av gate-signaler på oscilloskop (20Hz, retning B) 49
Figur 53 – Oversikt over oppkobling for måling av strømmer 50
Figur 54 – Resultat av inrush ved 50Hz (Skalering: 1A, 1s) 50
Figur 55 - Resultat ved endring av dreieretning to ganger ved 50Hz (Skalering: 1A, 1s) 51
Figur 56 – Resultat ved stopp, 50Hz (Skalering: 1A, 5s) 51
Figur 57 – Kontinuerlig strømtrekk ved 50Hz 52
Figur 58 - Kontinuerlig strømtrekk ved 35Hz 52
Figur 59 - Kontinuerlig strømtrekk ved 20Hz 52
Figur 60 – Fasespenning ved 50Hz 53
Figur 61 – Fasespenning ved 20Hz 53
Figur 62 - Linjepenning ved 50Hz 54
Figur 63 - Linjepenning ved 20Hz 54
Figur 64 – Common-mode-spenning ved 50Hz 55
Figur 65 - Common-mode-spenning ved 20Hz 55
Figur 66 - Effektmåling av motor ved 50Hz 56
Figur 67 - Strøm og spenning i forhold til hverandre ved 20Hz 56
Figur 68 – Strøm og spenning i forhold til hverandre ved 50Hz 56
Figur 69 – Harmonisk strøm ved 50Hz 57
Figur 70 – Harmonisk spenning ved 50Hz 57
Figur 71 – Temperatur på motor (20Hz motordrift 5 min) 58
Figur 72 - Temperatur på motor (50Hz motordrift 5 min fra 48,7ºC) 58
Figur 73 - Måling av RPM ved 50Hz (IR-sensor) 59
Figur 74 - Måling av RPM ved 50Hz (Tachometer) 59
Figur 75 - Måling av RPM ved 20Hz (IR-sensor) 59
Figur 76 - Måling av RPM ved 20Hz (Tachometer) 59
Figur 77 - Måling av RPM ved 40Hz (Tachometer) 59
Figur 78 - Måling av RPM ved 50Hz (IR-sensor) 59
Figur 79 - Måling av RPM ved 30Hz (Tachometer) 59
Figur 80 - Måling av RPM ved 30Hz (IR-sensor) 59
Figur 81 - Oversikt over oppkobling for måling av DOL-kjøring 60
Figur 82 – Linjespenning på motoren DOL 61
Figur 83 – Fasepenning på motoren DOL 61
Figur 84 – Common-mode-spenning i DOL 62
Figur 85 – Harmonisk spenning i DOL 62
Figur 86 – Harmonisk strøm i DOL 62
Figur 88 – Volt/Amper/Hertz i DOL 62
Figur 91 - Kunnskapstrekant 75
Figur 92 – Sammenligning av gate-signaler ved dreieretning 77
Figur 93 – Sammenligning av høyest og lavest kontinuerlig strømtrekk (motordrift fra modell) 78
Figur 94 – Effekter ved 50Hz 79
Figur 95 – Harmonisk strøm ved 50Hz 79
Tabeller
Tabell 1 - Sannhetstabell for komparator L6390 (ST 2018, 14) 26
Tabell 2: Sannhetstabell for komparator L6390 (ST 2018, 14) 39
Tabell 3: Spenningsverdier og forholdstall 45
Tabell 4: Resultater for innstilt Hz mot opplevd Hz 73
Forkortelser
A Amper
AC Alternate Current (Vekselstrøm) DC Direct Current (Likestrøm)
DOL Direct On Line
FLIR Forward Looking Infrared HMI Human Machine Interface Hz Hertz
I Strøm
IGBT Insulated Gate Bipolar Transistor LCD Liquid Crystal Display
LED Light Emitting Diode
MOSFET Metal-Oxide-Semiconductor Field-Effect Transistor NTC Negative Temperature Coefficient
PF Power Factor
PWM Pulse Width Modulation (Puls-bredde-modulasjon) R Resistanse
RMS Root Mean Square T Transistor
TWh Terawattime
U Spenning
VA Voltamper
VAR Voltamper reaktiv VSD Variable Speed Drive W Watt
1 Innledning
Innledningen beskriver bakgrunn for oppgaven, deretter målene vi selv har satt, og til slutt metoden som ble brukt for å tilstrebe oppnåelse av målene. Kapittel 2 inneholder teori som er nødvendig for å følge produktets utviklingsprosess, virkemåte, hensikt og medfølgende oppgavehefte. I kapittel 3 vil utviklet produkt bli presentert, og i kapittel 4 utviklet software. Målinger, tester og resultater rundt modellen vil bli presentert i kapittel
5. I kapittel 6 vil drøftingen av oppgaven finne sted. Kapittel 7 som er det siste kapittelet, inneholder konklusjon og videre anbefalinger for undervisningsmodellen. Oversikt over tabeller, figurer og forkortelser finnes innledningsvis, mens referanser og vedlegg finnes helt til slutt.
1.1 Bakgrunn
Elektriske motorer brukes i flere ulike redskap og systemer. For eksempel har pumper og ventilasjon lenge vært drevet med el-motorer på både sivile og militære fartøy. I følge konsulentfirmaet Propel sin tekniske rapport fra 2014 er det forventet at elektrisk frem- drift og hybridløsninger blir mer vanlig for flere skipstyper (Skipsutvikling, 2014). Nå som elektromotoren blir mer og mer implementert er det enda viktigere enn før å se på effektiviserende løsninger.
Siden 2009 har EU satt krav til disse elektriske motorene med tanke på miljøvennlighet. Rundt 70% av strømforbruket i industrien kommer fra elektriske motorer, og totalt samlet potensial for kostnadseffektiv forbedring har da vært på omlag 20-30%. Ved effektivise- ring kan dette gi energibesparelser på 135 TWh innen 2020 (NVE, 2016). Med dagens strømpris i Norge tilsvarer dette litt over 61,6 milliarder norske kroner.
Elektromotoren kan i dag drives på ulike måter. Den kan for eksempel kjøres på nominell frekvens og kontinuerlig spenning, spenningsreguleres med autotrafo, hastighetsreguleres med endring av aktiv motstand eller frekvens, eller ved bruk av en variable speed drive (VSD) som ofte får navnet frekvensomformer. Den mest effektive måten å styre elekt- riske motorer på i dag er ved bruk av frekvensomformere. Det har vært et lovmessig krav for IE2-motorer på 7,5-375kW i Europa, siden 2015, om å bli styrt med turtallsregulator (NVE, 2017)
Det er flere ulike metoder som blir brukt til forskjellige typer omformere for motordrift. Noen bruker enkel vekselrettingsteknikk med enkel overvåking, mens andre bruker svært
avanserte modeller til å utføre målinger og utregninger for å styre motoren på den måten brukeren ønsker. Noen parametere som blir målt og justert er spenning, frekvens, magne- tisk fluks og moment.
Fordelene med disse er deres mulighet til å skreddersy drift og derav gjøre motorene mer energieffektive. Ulempene er deres evne til å skape harmoniske signaler på det elektriske nettet som kan skape blant annet forstyrrelser og varmegang i utstyr.
På bakgrunn av dette mener vi at forståelse og innsikt i elektromotor-effektiviserende systemer er viktig for elever som skal jobbe på plattformer med flere av disse type syste- mer. Interessen og relevansen bak dette har bidratt til valget av denne type konstruksjons- oppgave.
1.2 Mål
Oppgavens mål har vært å produsere en undervisningsmodell av en type motordrive, bedre kjent som frekvensomformer, med tilhørende oppgavesett og simuleringsprogram som kan brukes til å tilby elever læring om hvordan en slik drive kan fungere; hvilke elementære komponenter de inneholder, dens egenskaper, fordeler og ulemper.
Praktiske mål har blant annet vært at den skulle ha mulighet for visuelt innblikk i kom- ponenter, være lett å frakte og være funksjonell kun fra en standard enfase 230V stikkon- takt. I tillegg skulle modellen være innkapslet for å gjøre den berøringssikker. Det var også ønskelig å ha med ulike sensorer for å måle parametere for å se på hvordan omgi- velser, komponenter og programinnstillinger påvirker hverandre. For å få tilrettelagt enkle tiltak for læring med bakgrunn i praktisk arbeid har det også vært et mål å produsere et oppgavehefte med nødvendig teori og oppgaver som støttemateriell som medfølger modellen.
Oppsummering av konkrete krav til modellen:
• Gode visuelle forhold
• Lett å frakte
• Funksjonell med enfase stikkontakt
• Berøringssikker for strømførende deler
• Frekvensstyring
• Turtallsmåling
• Styring med mikrokontroller
1.3 Avgrensninger
Til denne oppgaven har det blitt satt av et øvre budsjett på 20 000 kroner, og en tidsramme på fem måneder. Hovedfokuset i oppgaven ligger rundt de spesifikke kravene til modellen som var planlagt å konstruere.
1.4 Metode og struktur
Måten vi har jobbet med denne bacheloroppgaven på er ved å dele opp tidsperioden i ulike hovedfaser vi har jobbet ut ifra; Konseptfase, materiell, software, oppgaveutvikling, testing av oppgaver, og ferdigstilling. Disse fasene ble implementert i tidslinjalen vi job- bet ut ifra, som finnes i vedlegg D. I tillegg til dette har tankene rundt begynnelse og ferdigstilling av produktet vært basert på en prosjektmodell kalt V-modellen, som vil bli forklart nærmere i teoridelen av oppgaven.
1.4.1 V-modell
Figur 1 – Prosjektmodell (V-modell)
Innledningsvis stilte vi noen krav til hvordan modellen vår skulle se ut og hva som var hensikten med den. Det skulle være en lettfattelig og enkel design, som viste frem de ulike stegene i en VSD på en oversiktlig måte, for å tilrettelegge for best mulig læring.
Vi vil bruke V-modellen for å illustrere hvordan vi underveis i prosjektet hele tiden vur- derte valgene våre ved å se tilbake på de kravene vi hadde stilt. Vi måtte også forsikre oss om at de ulike komponentene vi valgte oppfylte de samme kravene, og at de også var kompatible med hverandre. Sist men ikke minst så måtte vi også verifisere at det ferdige produktet tilfredsstilte de viktigste kravene vi hadde satt oss i konseptfasen.
1.4.2 Fase én: Konseptutvikling
Innledningsvis diskuterte vi hvilken type oppnåelse som var ønskelig med en undervis- ningsmodell, og hva elever antageligvis ville satt pris på i en slik modell. Ut ifra dette ble det satt mål for hva som var ønskelig som sluttresultater for læring, sikkerhet, bruker- vennlighet og logistikk. Under konseptfasen ble det vurdert ulike måter å produsere en undervisningsmodell på.
Første vurdering var å bruke en kommersiell frekvensomformer ved å åpne den og spre delene utover et brett med overvåking av ulike parametere og styring av frekvensomfor- meren på vanlig vis via knappene på selve utsiden av omformeren eller ved tilhørende dataprogram for styring. Etter videre vurdering så det ut til at dette ville bli for enkelt og gitt modellen lite dynamikk med få muligheter for bred læring. Neste tanke var å kjøpe inn enkeltkomponenter for å bygge en helt enkel frekvensomformer bestående av et vek- selsstrøminntak, likeretter diodebro, et filter, og seks transistorer for vekselretting med selvvalgt frekvens ut til en motor. Ved senere vurdering ble det enighet om at det ville være for utfordrende og svært tidkrevende for brukere av modellen å foreta anskaffelse, plassering og rekonstruksjon av defekte enkeltkomponenter med et slikt oppsett.
Konklusjonen ble heller at det var ønskelig å gå for en middelvei ved å kjøpe inn større komponenter som allerede er satt sammen, som gir bedre fleksibilitet. Slik forsikret vi oss at levetiden til modellen lett kunne forlenges ved utilsiktet bruk. Dette betyr at det blir enkelt å erstatte komponentene hvis de blir ødelagt.
1.4.3 Fase to: Materiell
Valg av materiell for selve modellen ble det brukt lengst tid på å undersøke grunnet alle mulighetene som er på markedet. Materiell med store variasjoner i brukervennlighet, stør- relse og kompleksitet ble undersøkt. Etterhvert ble det oppdaget et utviklerkort som kunne brukes til inntak, likeretting og vekselretting fra komponentfirmaet STMicroelectronics.
For styring av insulated gate bipolar transistorene (IGBT)1 ble tre andre mikrokontrol- lerkort fra STMicroelectronics testet ut, men etter litt prøving ble enkle mikrokontrollere fra Arduino valg til å implementeres i modellen.
Valg av motor belaget seg på fysisk størrelse og at vi ville ha en AC-motor, siden denne type motor er mest aktuelt i kraftelektronikk. En liten motor som allerede var på skolen som ble brukt til testing av modellen endte opp med å bli bestilt til å følge modellen.
For å konstruere selve modellen som brukervennlig og sikker ble alle ledende komponen- ter rammet inn i pleksiglass, slik at man fortsatt kunne se de. I skallet på pleksiglasset ble det montert start-, stopp-, dreieretningsbryter og potensiometer for styring av motorens tilstand og turtall. Trygge berøringssikre hunplugger hvor en enkelt kunne plugge i kabler for inntak til modell, uttak til motor, og testpunkter for analyse av det som skjer gjennom kretsene, ble valgt.
Det ble også kjøpt inn en liten laptop for å bruke med modellen for å gå inn på program- meringsplattformen for å se koden, i tillegg til simuleringsprogrammet for oppgaveløsing og simulering. For transport av modell, motor, laptop og kabler havnet valget på å benytte en koffert som enkelt kunne bæres alene.
1.4.4 Fase tre: Software
Som programvare var det viktig å benytte noe som var enkelt å forstå. Ideelt sett skulle det programmeres og skreddersys slik at fortløpende ideer kunne bli realisert. Hvorvidt det skulle benyttes et styringsprogram til modellen bygd fra bunn av, hente inn noe ek- sisterende å modifisere, eller kun bruke ferdigprogram, var under vurdering.
Styringskortene fra firmaet STMicroelectronics hadde flere alternativer til styringskort som brukte ulike programmeringsplattformer. De fleste programmeringsplattformene hadde eksempelkoder og koder andre hadde laget klare til bruk. Kodene som ble funnet ville ikke passe AC-motorstyring, da de fleste kodene var egnet for DC-motorer. Dette gjorde at valget havnet på Arduino sine produkter med deres kodeplattform Arduino IDE (Integrated Development Environment)2.
1 En type transistor som kan tåle meget høye effekter
2 Program for koding i Arduino
Det var to ulike vekselretting-metoder som ble vurdert å programmere; six step3-veksel- retting og pulse width modulation-vekselretting (PWM)4. Målet var å kode begge typene, men det ble kun implementert six step. Slik ble resultatet fordi six step var en mindre kompleks styring å programmere enn PWM. I tillegg ble det ansett at six step ville være en god start for å tilegne seg grunnleggende forståelse for hvordan en drive kunne opere- res, slik at det ville bli lettere for målgruppen å tilegne seg kunnskap om mer avanserte styremåter ved senere anledning.
1.4.5 Fase fire: Ferdigstilling av modell
For å verifisere at vi har bygget et ferdig produkt som oppfyller de kravene vi stilte inn- ledningsvis, måtte vi selv kritisk vurdere vår motordrive-modell. Ved å foreta mange må- linger og tester kunne vi få en formening om hvordan modellen presterte.
Siden det er lett for å bli inhabil valgte vi også å bruke en testperson til å validere det ferdige produktet opp imot de samme kravene.
1.4.6 Fase fem: Oppgaveutvikling
Det var viktig å få produsert et hefte med enkel teori, oppbygning, sikkerhet og brukerin- formasjon for elevene, basert på designet og virkemåten til modellen og programmet. I tillegg til dette var det også ønskelig å produsere et sett med oppgaver som faglærer kunne bruke til å sette elever i gang med læring av praktiske oppgaver, tester og refleksjoner bak resultater. Sluttresultatet ble et kompakt hefte med både forklaringer og oppgaver slik at alt er samlet. Oppgavene ble basert på oppkobling og funksjonstest for å bli kjent med komponenter og virkemåte, signalmålinger, ulike spenningsmålinger, og effektmålinger.
1.4.7 Fase seks: Oppgavetest
Det var ønskelig å bruke en person i målgruppen til å lese heftet og utprøve oppgavene opp mot modellen. Hensikten var å få tilbakemelding på hvor eksplisitt innholdet måtte være, og hvorvidt innholdet og oppgavene ville øke elevens kunnskap innen fagene mo- dellen omfavner. Testpersonen vurderte om oppgaveheftet var forståelig og gjennomfør- bart. Tilbakemeldingene fra personen var fokusert opp mot læring.
3 Six step er en metode man bruker til å vekselrette likespenning.
4 Puls Width Modulation er pulsbreddemodulasjon på norsk.
2 Teori
Siden dette er en oppgave om å planlegge og konstruere en undervisningsmodell er det spesielt viktig å få frem den underliggende teorien for hvordan vi har jobbet med å utvikle modellen, og hvilke forutsetninger for læring vi har lagt til grunn. Vi må også gi en grunn- leggende forståelse for hva en frekvensomformer er, og hvilke utfordringer som medføl- ger. Samt utrede hvilke software og komponenter som har medgått i modellens konstruk- sjon og funksjon.
2.1 V-modell
V-modellen er en type modell som blant annet blir brukt i systemtenkning for et prosjekt. Den skal forsikre oss om at produktet som blir produsert er i henhold til kundens/bruke- rens krav, ønsker og behov. Under prosjekteringsfasen skal det forsørges om at konseptet og designen med alle undersystemer stemmer overens med de krav som er stilt tidligere. Om de ulike undersystemene som velges er kompatible med hverandre må også bli sjek- ket. Det kan være ekstremt kostbart å måtte endre på et produkt underveis i en byggepro- sess, derfor er det veldig viktig med god planlegging og design i prosjekteringsfasen. Når prosjekteringen er ferdig og underveis i utviklingen, så må man hele tiden passe på at det som bygges stemmer overens med kravene som ble satt i designfasen. Tester kjøres un- derveis og helt til slutt for å verifisere at produktet leverer som bestilt (Xxxxxxx, Ve- envliet, Broenink 2016, 18).
2.1 Læring og kunnskap
I dette delkapittelet vil teori om læring og kunnskap bli utredet, da det ansees som viktig å vite hvordan dette kan relateres til en utdanningsmodell som har til hensikt å tilby mu- ligheter for læring og kunnskap.
2.1.1 Læring
I følge boken Læringspsykologi av Xxxxx Xxxxxxxx og Xxxxx Xxxx Xxxxxx kan læring kjennetegnes som en relativt stabil og systematisk endring i atferd. En måte læring kan skje på er ved å få ny kunnskap, enten om noe, eller ved å lære en ny ferdighet (Lærings- psykologi, 1998). I en artikkel fra 2009 om læringsstiler står det at Honey og Mumford
beskrev fire distinkt type elever; aktivister (lærer primært av erfaring), refleksjonister (læ- rer av reflekterende observasjon), teoretikere (lærer av å utforske foreninger og sammen- henger), og pragmatikere (lærer av å gjøre eller prøve praktiske ting med praktiske utfall).
Kort oppsummert var konklusjonen i artikkelen at det var begrenset forskning som kor- relerte læringsstil til læringsutbytte, men at lærere bør konsentrere sin innsats i å under- vise med en multi-stil som både når størst grad av elever og utfordrer alle til å utvikle seg (NCBI, 2009).
2.1.2 Kunnskap
Kunnskap kan deles i to hovedområder; reell kunnskap og intuitiv kunnskap. Med reell kunnskap menes det som er systematisk beskrevet i språk, det som kan meddeles eller diskuteres, altså begreper som er navngitt. Xxxxxx for reell kunnskap kan være bøker.
Ikke-språklig kunnskap er det intuitive man kan føle eller kjenne på kroppen, som det å lese/forstå når det er god eller dårlig stemning i et rom kommer inn i. Det kan ta lang tid før man opparbeider seg god intuitiv kunnskap om noe. To kilder for intuitiv kunnskap kan være erfaring og instinkt (Refleksjonsfilosofi, 2015).
2.2 Frekvensomformer
Her vil teori om frekvensomformere bli utredet, da dette er selve kjernen i oppgavens visjon.
Figur 2 – Konvensjonell frekvensomformer (VVSaktuelt, 2013)
Figur 3 - Prosess med frekvensomformer ut til AC-motor (Tech-flo, 2014)
2.2.1 Generelt
Frekvensomformere, en type motordrive, kommer i ulike fysiske, parametriske og kapa- sitetsmessige størrelser med ulike styring- og justeringsmuligheter.
Hensikten med en motordrive er å kontrollere energien fra nettet og ut på motorens aks- ling. Det er hovedsakelig to komponenter vi ønsker å styre; hastighet og moment. I praksis så styres kun en av komponentene. Har du hastighetskontroll vil momentet styres av las- ten, og ved momentkontroll er det farten som er bestemt av lasten. Til å begynne med så var det DC-motorer som ble brukt, fordi de har veldig godt moment og god fartsrespons uten å være avhengig av avansert elektronisk styring. Med tiden har det vært ønskelig å få tilsvarende karakteristikker på AC-motorer, siden de krever mindre vedlikehold og er billigere enn DC-motorene (ABB 2017a, 8).
Det finnes ulike prinsipper eller metoder for hvordan omformerne produserer og vedlike- holder ønsket spenningsnivå og frekvens ut til motor, og dermed moment. De forskjellige metodene har også ulike effekter, fordeler og ulemper. Under vil det nevnes noen av de mest vanlige typene gjennom tiden.
PWM-styringen i en AC-motorkontroller bruker spenning og frekvens som parametere til styring av motoren. Den har konstant fluks til nominell verdi ved å holde forholdet mellom spenningen og frekvensen konstant U/F = Konstant, ofte kalt skalarkontroll.
Figur 4 - Kontroll-loop av en AC-drive med PWM-styrt frekvenskontroll (ABB Drives 2017a, 11)
Modulatoren mottar referanseverdier på spenning og frekvens, for så å lage et såkalt PWM pulstog som imiterer en AC-spenning som sendes ut på statorviklingene. Disse PWM signalene kan lages ved å sammenligne en sinusspenning og en trekantspenning gjennom en modulator. Det er en såkalt open loop-drive fordi den ikke har tilbakemel- ding på turtall fra akslingen. Driven bryr seg ikke om tilstanden til rotoren, det er lasten
på akslingen som dikterer momentet. Denne type drive egner seg best når det ikke stilles store krav til nøyaktighet og presisjon. Laster med kvadratisk moment slik som pumper og vifter vil egne seg godt til en slik type drive. (ABB Drives 2017a, 13)
FOC (Field-Oriented Control) simulerer en DC drive, der motorens karakteristikker blir utregnet ved hjelp av mikroprosessorer. Det er en closed loop-drive som er avhengig av tilbakemelding fra motorens aksling.
Figur 5 – Kontroll-loop av en PWM AC-drive med flux vector-styring (ABB Drives 2017a, 12)
For å oppnå field orientation må motoren først og fremst vite rotorens fart og vinkelpo- sisjon i forhold til det statiske feltet i stator. Deretter blir de elektriske karakteristikker regnet ut ved hjelp av mikroprosessorer som simulerer en matematisk motormodell, som blir brukt til å prosessere dataene. Den varierer så spenning, strøm og frekvens for å oppnå riktig moment og turtall på akslingen. Momentet blir styrt indirekte. FOC-dri- ves har god momentrespons og nøyaktig kontroll på akslingens fart. Den har fullt mo- ment fra start og er tilnærmet like god som en DC-drive. FOC er dyrere og har en mer avansert styring enn U/F-drives (PWM). Dette skyldes blant annet fordi de krever en modulator og tilbakemelding, men til gjengjeldt så er det en mer nøyaktig drive med flere bruksområder. (ABB 2017a, 12)
Direct torque control (DTC) er det nyeste innen drive teknologi. Det blir brukt i motor- drives for å kontrollere momentet, derav til slutt hastighet på AC-motoren. Måten dette skjer på er ved å kalkulere motorens magnetiske fluks og moment, basert på målt spen- ning og strøm, ved hjelp av avanserte raske matematiske beregninger. Metoden har høy effektivitet og lave tap, meget rask dynamisk momentrespons, og bidrar til lav støy fra motoren. Den oppnår field orientation uten modulator og tilbakemelding fra akslingen. Slik kutter den ut forsinkende mellomledd, og som følge av dette er momentresponsen ca. 10 ganger raskere enn noen annen AC- eller DC-drive. Den dynamiske fartsresponsen er ca. 8 ganger bedre enn noen annen open loop AC-drive.
Figur 6 – Kontroll-loop av en AC-drive som bruker DTC (ABB 2017a, 13)
Six step-invertering er den styringen som blir brukt i produktet av denne oppgaven, altså undervisningsmodellen. Dette er også en måte å skape vekselstrøm fra likestrøm på, med mulighet til selvvalgt frekvens. Det er en lite effektiv metode, da det skapes veldig grove firkantpulser som har til hensikt å etterligne en sinusspenning.
Firkantpulsene er DC-spenning som slippes ut gjennom transistorer. Det finnes ulike me- toder å sende signaler til transistorene på for å styre dem, som igjen gir ulike spennings- resultater ut i andre enden. Metoden går ut på å sende signaler til transistorene i en gitt rekkefølge for å få strømmen til å oppføre seg som en AC-strøm gjennom lasten. Det er to forskjellige operasjonsmoder som kan benyttes; 120º operasjonsmode, og 180º opera- sjonsmode. Med 120º-mode vil hver transistor være på i 120º i løpet av gitt periode, mens med 180º-mode vil de være på i 180º hver (Xplanator, 2017). Her vil 180º-moden bli forklart.
Figur 7 – Transistortenning i 180º six step-mode (Xplanator, 2017)
Kretsen opererer i seks trinn, hvor hvert trinn består av 60º. Hver transistor blir trigget hver 60º, og holder seg på/høy i 180º til den går av/lav igjen.
Figur 7 viser at transistor T1 starter ved 0º og varer til 180º, mens T2 tenner fra 60º og holder 180º til den når 240º-merket. Slik fortsetter det for alle transistorene. Under trinn 1 (0-60º), er T5, T6 og T1 tent. Under trinn 2 (60-120º), er T6, T1, og T2 tent osv.
Avhengig av hvilke transistorer som er tent, vil spenning over lastene a, b og c være po- sitiv eller negativ. Resultatet av dette er vekselstrøm.
Figur 8 – DC-buss med transistorer ut til stjernekoblet last (Xplanator, 2017)
Figur 9 - Motorens fase-spenning og strøm ved six step (Electrical Academia, 2018)
2.2.2 Strømforsyning
Forsyningen til de fleste frekvensomformere brukt i EU vil være på en- eller/og trefase 230V og trefase 400V 50/60Hz. De er oftest direktekoblet, på skip og off-shore brukes som regel trefase 690V.
2.2.3 Likeretting
Med likeretting menes omgjøring av vekselspenning til likespenning. Dette gjøres ved hjelp av kraftelektronikk. Ofte skjer likeretting ved bruk av dioder, også kalt strømventi- ler, siden de kun tillater strøm til å gå i én retning ved normale tilstander i forhold til komponentkarakteristikken. Den fysiske ordningen av dioder for likeretting kalles ofte for likeretterbro eller diodebro.
Figur 11 – Enfase likeretterbro (Wired, 2014)
Rett etter likerettingen av vekselstrømmen har funnet sted vil ikke spenningsnivået være konstant slik vi anser likestrøm å være fra andre kilder som for eksempel batterier. Iste- denfor vil det se ut som bølger som svinger opp og ned, fra 0V til en viss positiv verdi.
Figur 10 – Resultat av en likerettet sinus (Electronics, 2011)
Grunnen til dette er fordi likeretterbroen har invertert den negative delen av spenningens sinusbølge, fordi broen kun slipper gjennom bølgene som går til høyre, ifølge figur 11.
Utstyr som spenningen blir brukt på vil fortsatt kunne operere som om den får likespen- ning, på grunn av signalets root mean square-verdi (RMS5-verdi), men lite optimalt. Det optimale er å få glattet ut signalet slik at det holder seg mest mulig stabilt. Dette kan gjøres ved bruk av filter, normalt en kondensator.
2.2.4 Filtrering – Glatting av signal
Ved å bruke filter rett etter den bølgede likespenningen, vil signalet kunne holde seg re- lativt stabilt. Det ønskelige er å redusere rippelen6 i bølgene mest mulig. Dette kan gjøres ved bruk av kondensatorer, som kan fungere tilnærmet slik batterier fungerer. Kondensa- toren har egenskapen til å motsette seg raske endringer i spenninger, og til å lagre energi. Dette utnyttes til å glatte spenningssignalet. Ved bruk av riktige verdier på kondensator- ene opp mot inn-signalets spenningsnivå og frekvens kan ut-signalet bli bortimot helt glatt uten svingninger.
Figur 12 – Glattet signal fra likeretterbro (Quora, 2016)
Den glattede spenningen er 1.35 ganger større enn RMS tilførselspenning ved bruk av en- fase diodelikeretterbro (ABB 2011, 17). Signalet befinner seg nå i den delen av omfor- meren som kalles DC-bussen7 og går nå videre ut i frekvensomformerens krets for videre behandling.
5 Root Mean Square er det kvadratiske gjennomsnittet, også kalt effektivverdi i elektro. Det er denne ver- dien det som oftest implisitt snakkes om, og den som måles med voltmeter.
6 Dalene i spenningssignalet, fra minst verdi til størst verdi. Oppgis i prosent.
7 Hovedstrømskretsen i frekvensomformeren som består av likespenning
2.2.5 Vekselretting
Vekselretting, det motsatte av likeretting, skjer ved at likespenningen fra DC-bussen blir sendt ut gjennom transistorer som blir styrt av og på av styresignaler. Både strøm- og spenningssignaler er vanlig, men IGBT bruker spenningssignaler. Disse styresignalene kan ha en fast eller varierende aktiveringssyklus ettersom hvordan hyppigheten til tran- sistorenes av- og på-funksjon er ønsket. Rekkefølgen og hastigheten transistorene jobber med, samt spenningen ut og til lasten, bestemmer hvordan signalet vil se ut - hvor fint det er, og hvor raskt det svinger, altså frekvensen. Jo nærmere signalet ser ut som en glatt sinus, jo bedre. Enkle vekselrettere kan levere firkantpulser, mens andre kan levere jev- nere mer sinuslignende signaler.
2.2.6 Filtrering - Utbedring av signal til motor
For å tilstrebe best mulig resultat av motordrifter, kan det være svært nyttig å bruke filtre. Det finnes ulike type filtre, noen mer effektive og dyrere enn andre. Ved prioritering av filter kommer det ofte an på hvilke utfordringer systemet har. Filtrene kan «rengjøre» signalene som skal ut til motoren for uønskede frekvenser og annen «sykdom» i signalet, typisk høyfrekvente harmoniske signaler og reflekterende spenningssignaler som kan bli så store at de ødelegger isolasjon. Disse filtrene monteres mellom driven og motoren. Under vil det nevnes noen typer filtre som er vanlig for AC motordrifter.
Sinusfilter eller sinusdrossel er et lavpassfilter som undertrykker de høyfrekvente kom- ponentene ut fra omformeren. Det er spesielt viktig å gjøre dette ved ekstra lange kabel- strekk fram til motoren fra omformeren. Sinusfilteret:
• minimerer spenningsrefleksjoner, lagerstrømmer og harmoniske forstyrrelser.
• reduserer akustisk støy fra motoren i de fleste tilfeller.
• skaper et spenningsfall på typisk 10-15% ved nominell drift, slik at maks mulig motormoment synker (ABB 2017c, 12)
Figur 13 – Sinusfilter mellom drive og motor (ABB 2017c, 11)
Du/dt-filter er også en type lavpassfilter som består av spoler og kondensatorer. Dets hensikt er å beskytte motoren mot høye du/dt-verdier, altså bratte/raske endringer i spen- ningen. Filteret er ment for systemer med kortere kabelstrekk (<150 m) enn systemer hvor sinusfilter er anbefalt (150-300m). Du/dt-filteret:
• øker livsløpet til motoren ved å fjerne signaler som tærer på isolasjon.
• har mindre vekt, størrelse og pris enn sinusfilteret.
• eliminerer ikke akustisk støy fra motoren (Danfoss 2015, 7).
Common-mode-filter er et lavpassfilter med nanokrystallinske kjerner som reduserer høyfrekvent støy i motorkabelen. Hovedsakelig blir de brukt til å redusere motorens la- gerstrømmer som kan genereres fra omformerens raskt vekslende spenningspulser med høy frekvens. Lagerstrømmene kan skape elektriske utladninger og etse motor og lagre. Slike strømmer blir også referert til som common-mode-strømmer (Danfoss, 2010).
2.3 Harmoniske signaler
Det som er negativt med frekvensomformere er at de er med på å produsere harmoniske signaler. Harmoniske signaler er grunnfrekvensen multiplisert med heltall, som kan være spenning og strøm i et elektrisk system. Hvis et signal inneholder en eller flere harmo- niske signaler av grunnfrekvensen kalles det for en forstyrrelse, noe som ikke er ønskelig. Summen av alle harmoniske forstyrelser kalles Total Harmonic Disstortion (THD), og oppgis i prosent (Thorsen 2000, 80). Forstyrrelsene vil blant annet kunne føre til opphe- ting i apparater og ledere, målefeil og lugging i motormoment. Reduksjon av dette er derfor ansett som ønskelig. Det er de ikke-lineære lastene vi finner i elektroniske appara- ter som vil resultere i dette, typisk halvlederkomponenter som manipulerer tilførselen fra nettet. Konkrete eksempler på apparater som vil føre til disse type signaler er typisk da- tamaskiner og printere, light emitting diode-lys (LED8-lys), batteriladere, og frekvens- omformere (ABB 2017b, 4).
Figur 15 - En ren sinusspenning og strøm inneholder ikke noe harmonisk forvrengning (ABB 2017b, 4)
Figur 14 - Totale strømmen som resultat av den grunnharmoniske og 5. harmonisk forstyrrelse
8 En diode som sender ut fotoner (lys).
2.4 Motorkontrollerkort: STEVAL-IHM023V3
Kortet valgt for implementering i modell er STEVAL-IHM023V3. Det brukes til å lage VSDer for motorer opp til 1kW. Med evalueringskort menes det et kretskort man har mange muligheter til å koble og måle på selv for å oppnå det man måtte ønske istedenfor at det er like lukket som kortene i kommersielle komplette frekvensomformere. Hensikten med evalueringskort er å bli kjent med teknologi og utvikle kommersielle løsninger. Kretskortet inneholder flere komponenter som er med på å tilby ulike omgjøringer og filtreringer av strøm- og spenningssignaler fra inntaket, gjennom kretsene og ut til og med motoren. Som inntak brukes enfase (90-285VAC eller 125-400VDC), og som uttak til motor kan det velges mellom en- og trefase.
Figur 16 – STEVAL-IHM023V3 (ST 2014, 1)
Selv om det gis inntrykk av at det er veldig åpent og fritt fram med bruk og drift av kortet, er det innlagte beskyttelser for overstrøm, overtemperatur og anti-kortslutnings-forrigling mellom transistorene. Det fungerer slik at gate-signalene ut til de seks IGBTene går gjen- nom komparatorer9 (L6390) som passer på at kombinasjoner av IGBTer som kan føre til kortslutning blir umulig. Kortet har en god del pins man lett kan komme til for å gi sig- naler fra en kontroller. Det består av mange komponenter, men de vi anser som mest relevante er de som direkte bidrar til likeretting, filtrering, vekselretting og sikkerhet.
9 En komparator sammenligner signaler og gir output på bakgrunn av sammenligningens resultat.
Figur 18 – Skisse over tilførselskretsen i kortet (ST 2014, 11)
Figur 18 viser hvordan hovedkretsen for likeretting er bygget opp fra J1-koblingspunk- tet, hvor man kobler til driftsspenningen og beskyttelsesjord, og ut til DC-bussen gjennom likeretterdiodene/diodebroen. Kondensatorene i kretsen fungerer som filter og reduserer rippelen10 til DC-spenningen. Sikring F1 på 6.25A bidrar til sikkerhet ved overstrøm. VR1 er en negative temperature coefficient-motstand (NTC11-motstand) som har til hen- sikt å eliminere input peak12 av strøm når kondensatorene lades opp. For mer effektivitet er det også mulig å forbikoble denne etter oppstartsfasen. Komparatorene, som passer på
Tabell 1 - Sannhetstabell for komparator L6390 (ST 2018, 14)
Figur 17 – Inn- og utganger L6390 (ST 2018, 4)
10 Forskjellen mellom de høyeste og laveste kontinuerlige vekslende verdiene.
11 Når temperaturen øker, vil motstanden gå ned.
12 Amplitudeverdi/Toppverdi til en bølge.
at kortslutning mellom transistorene ikke forekommer, heter L6390 og har koblingspunk- tene som vises i figur 17.
Tabell 1 viser når utgangene vil være høye eller lave, avhengig av inngangene. Smart shutdown (SD) er en inngang som legger til rette for umiddelbar sperring for utgangene. Low-side driver input (LIN) og high-side driver input (HIN) trenger spenningssignal (+3.3 til +5V) for å tenne output high-side driver output (HVG) og low-side driver output (LVG), vist i figur 19. +15V fra kortets interne krets forsyner komparatoren på input Vcc.
Figur 19 – Koblingsskjema for inngangssiden på L6390 (ST 2014, 13)
Figur 20 – Koblingsskjema for utgangssiden på L6390 (ST 2014, 13)
LVG og HVG-utgangene vil gi ut signaler (+15V) til transistorene, vist i figur 20. Kom- paratorene er det tre av i kortet, en til hvert transistorpar. I figur 19/20 ser vi en av dem.
I dette kortet er IGBTene i hovedstrømskretsen kalt Q6, Q7, Q8, Q9, Q10 og Q11. Q6 og Q7 er et slags transistorpar siden den ene komparatoren styrer begge disse.
Det samme gjelder for Q8 og Q9, samt Q10 og Q11. Tilsammen er det tre komparato- rer.
For å redusere sannsynlighet for overoppheting på transistorene er disse festet på en kjø- leribbe. For å hindre at transistorene blir overopphetet og ødelagt er kjøleribben utstyrt med en NTC-motstand som vil gi signal til komparatoren om å stoppe når temperaturen blir for høy (70ºC) (ST 2014, 23).
Figur 21 – NTC-motstand festet på kjøleribben til IGBTene (ST 2014, 23)
2.5 Arduino
I dette delkapitellet vil det bli forklart hva Arduino er, hva som kan gjøres med det, og hvordan man kan få det til med det programmeringsspråket Arduino forstår.
Figur 22 – Arduino Uno mikrokontrollerkort (Wolfram, 2018)
2.5.1 Generelt
Arduino er en plattform brukt til å lage prosjekter av elektronikk, og belager seg på åpen kilde. Plattformen består av små fysiske programmerbare kretskort, et programmerings- språk med et nettbasert utviklingsmiljø, og sensorer og aktuatorer for å bygge grensesnitt mot den fysiske verden (NTNU, 2017). Noe som er litt mer kjent for elektro-utdannede er programmerbar logisk styring (PLS). Man kan si at Arduino kan brukes til å realisere samme typer operasjoner som en PLS gjør. Forskjellen er noe ulike kapasiteter som for eksempel hastighet, spenningsnivå, brukervennlighet, antall innganger og utganger, samt friheten til å velge disse selv.
2.5.2 Arduino-kort
Kretskortene er som små datamaskiner med noe ulike innganger og utganger i både an- tall og funksjon. Inn- og utgangene på kortene kan sammenlignes med et menneske, hvor inngangene kan være sansene, og utgangene kan være signaler vi sender til musk- lene for å utføre noe fysisk. Disse inn- og utgangene kan være både analoge og digitale. De digitale vil enten være lav/av ved 0V eller høy/på ved 3.3 til 5V avhengig av kortet. Analoge innganger derimot, vil kunne lese en spenning mellom 0 og 5V og gjøre det om til et tall mellom 0 og 1023 som kan leses og brukes i programmet man laster opp til
mikrokontrolleren, og motsatt med utgangene. Det skal nevnes at disse egentlig ikke er rene analoge inn- og utganger, men bruker PWM til å realisere de ulike spenningene fra 0 til 5V RMS (Arduino, 2015).
Skal man koble til utstyr som brytere, transistorer og releer er det viktig å bruke pull- down-motstand i kretsen. I utgangspunktet vil ikke utgangenes potensiale gå helt tilbake til 0V etter den har vært 5V. Den vil ligge å “flyte”13 så lenge den ikke er tilkoblet refe- ransejord eller 5V. Motstanden brukes som en veldig høy motstand til jord slik at poten- sialet går til referansejord 0V når kretsen til komponentene ikke er lukket.
Figur 23 – Pull down-motstand (Arduino, 2018)
13 Potensialet har ikke en konstant tilstand på 0 V eller spenningen som definerer digital 1 (TRUE).
2.5.3 Arduino IDE (programvare)
Arduino IDE er utviklingsmiljøet hvor man kan skrive koder for å laste opp til mikro- kontrolleren på kretskortet. Programmeringsspråket er en forenklet versjon av C++14, slik at det er lett å lære. I motsetning til de fleste PLS-programmer, kan det kun pro- grammere i strukturert tekst uten alternativ for noen grafisk programmeringsmetode. Overføringen av koden som er skrevet lastes opp til kortet ved bruk av en USB-kabel fra PC. Nedenfor er et eksempel på en kildekode i programmet.
Figur 24 – Eksempelkode hentet fra Arduino IDE
2.5.4 Hvordan programmere i Arduino IDE
Hvert Arduino-program har to hovedfunksjoner. Disse er deler av et dataprogram som kjører spesifikke kommandoer. De har unike navn og blir kalt opp15 når de trengs. Ho- vedfunksjonene kalles for setup() og loop(). Deklarering av disse er nødvendig for å for-
14 C++ er et kjent programmeringsspråk.
15 Bedt om å utføre kodingen omfavnet med { }.
telle Xxxxxxx hva som skal skje i dem. Etter funksjonens deklarering skrives det to krøll- parenteser, en som betyr start { , og en som betyr slutt }. Koden som skrives innenfor disse parentesene vil bli utført når funksjonen blir kalt opp.
Oppretting av variabler eller konstanter du skal jobbe med i kodingen gjøres øverst, før setup(). For eksempel: int x = 5;16. Setup() vil kun kjøre én gang, når kortet starter opp. Her er det vanlig å definere hvilke pinner på kortet som skal være innganger og hvilke som skal være utganger. For eksempel: pinMode(3, OUTPUT);17. Etter setup() er ferdig vil loop() starte. Denne funksjonen vil kjøre kodene innenfor dens parenteser kontinuer- lig. For eksempel led = HIGH;18.
Det finnes flere funksjoner og mange argumenter som kan utgjøre en kildekode. Oven- nevnte er kun det helt grunnleggende med enkle eksempler (Fitzgerald 2013, 36).
2.6 OrCAD
OrCAD er et dataprogram for tegning og simulering av elektriske kretser. Med dette pro- grammet er det mulig å sette inn utallige komponenter på et skjema, definere verdier på deres parametere, koble de opp mot hverandre og kjøre beregninger ved hjelp av simule- ring. For å beregne og måle ønskede punkter i kretsen settes digitale måleprober ut over ønskede målepunkter. Etter simuleringen vil grafer med resultatet komme opp, hvor flere innebygde matematiske funksjoner gjør det mulig å finne ut av det meste om hvordan kretsen ville fungert i virkeligheten (OrCAD, 2008).
16 Variabelen “x” er lik tallet 5. Datatypen int (integer) gjør at variabelen kun kan være et heltall.
17 Pin nr. 3 på kortet skal være en utgang.
18 Variabelen led settes til HIGH. Er variabelen en utgang vil den gi 5 volt ut av pinnen - til for eksempel en LED.
3 Utviklet produkt
Figur 25 – Bilde av ferdig produkt (koffert med utstyr)
Her ser man det ferdige komplette fysiske produktet av oppgaven. Selve modellen med tilhørende kabler og motor.
For å beskytte alt utstyret har vi valgt å plassere det i en robust plastkoffert som er lett å bære med seg. Det er skjært ut spor i det isolerende skummet slik at brukerne enkelt kan pakke utstyret sammen, og for å isolere mot støt/slag.
Figur 26 – Bilde av modellen med beskrivelse av punkter
1. Referanse gate-signal
2. Gate-signal T1 og T4
3. Gate-signal T3 og T6
4. Gate-signal T5 og T2
5. Potmeter for å endre frekvens
6. Start/Stopp bryter med grønn LED
7. Velgebryter dreieretning
8. Uttak til motor fase A
9. Uttak til motor fase B
10. Uttak til motor fase C
11. PE Jordleder til motor
12. IR sensor
13. Sikring 6A smeltesikring
14. Hovedbryter
15. Tilførsel
16. USB-inngang til Arduino Mega
17. USB-inngang til Arduino Uno
Figur 27 – Bilde av modell (komponentoversikt)
Her er en oversikt over de største og viktigste komponentene vi har valgt. I rød omrisse er motorkontrollerkortet fra STMicroelectronics, som likeretter og vekselretter tilførselen og sender spenningen ut på motoren.
I gule omrisser er Arduino Mega som tar for seg styringen av vekselrettingen, og Arduino Uno som overvåker DC-buss, frekvens og turtall og sender det til LCD-skjermen som viser verdiene.
Kapslingen av modellen er laget i pleksiglass festet med komponent lim. Den er i tillegg utstyrt med hengelås som en ekstra sikring mot utilsiktet berøring. I henhold til NEK 410- 1: 2008 har vi anslått modellen til å ha kapslingsgrad ingress protection 31 (IP3119) der det første sifferet angir at den er beskyttet mot faste fremmedlegemer større enn 2,5mm. Det andre sifferet sier at den er beskyttet mot vertikalt dryppende vann (NEK 2008, 10).
19 Oppgir beskyttelsesgraden til et utstyr.
Figur 29 – Utklipp av utviklet likeretterkrets i OrCAD
Figur 28 – Utklipp av simulert likeretterkrets
Figur 31 – Utklipp av vekselretterkrets i OrCAD
Figur 30 – Utklipp av simulert vekselretterkrets
4 Utviklet software
Dette kapittelet vil vise og forklare programvarene som er designet til styringen i under- visningsmodellen. Det brukes to ulike programmer; et program for motorstyring og et program for overvåking, hvert program til ett av de to Arduino-kortene som blir brukt. Programmet for motorstyring er på Arduino Mega, mens programmet for overvåking er på Arduino Uno.
4.1 Motorstyring
Delkapittelet vil ta for seg hvordan motorstyring er realisert gjennom fysiske kompo- nenter, koding, og kommunikasjon. Alt dette skjer gjennom Arduino Mega.
4.1.1 IGBT-styring med six step
Det er denne styringen som får motoren til å gå rundt. Vekselretting av DC-bussen skjer med six step-metoden. De seks transistorene blir styrt av digitale utganger fra Arduino Mega som vil åpne eller lukke transistorenes, slik at strømmen kan passere ut til motoren. Argumentene i programmet som blir brukt for å åpne og lukke transistorene i riktig rek- kefølge til rett tid, er boolske variabler som endrer status mellom HIGH og LOW. Tids- forsinkelser (delay) er også lagt inn mellom hver bolk med kode i denne delen.
Utgangene fra Arduino vil sende signaler til komparatorene (L6390), som videre vil sende signal til transistorenes gate-pin. Gate-pinnen vil tenne/slukke og slippe gjennom DC- spenningen relativt til hva tiden på delay-koden er satt til, som igjen vil skape spenningens frekvens ut til motoren. Måten dette ble realisert på var å bruke en skisse for hvordan transistorene i en six step-sekvens vil se ut med 180º mode.
Figur 32 – Six step-sekvens med transistorer (Xplanator, 2017)
Ut ifra figur 28 ble det antatt at mikrokontrolleren måtte sende ut seks signaler for å få til en slik sekvens på transistorene, ettersom det er seks transistorer. Etter undersøkelse av hvordan motorkontrollerkortets transistorer var koblet, endret dette seg. Sannhetstabellen for når transistorene blir tent gjennom komparatorene sine koblingspunkter viser til hvor- dan signaler den skal ha for å aktivere transistorparene.
Tabell 2: Sannhetstabell for komparator L6390
(ST 2018, 14)
Fra figur 28 er transistorparene henholdsvis T1/T4, T3/T6 og T5/T2 som tilsvarer STE- VAL-kortets Q6/Q7, Q8/Q9, og Q10/Q11. De to nederste linjene i sannhetstabellen vi- ser at output LVG og HVG endres fra L (LOW) til H (HIGH) motsatt av hverandre så lenge LIN og HIN endrer seg likt. Etter dette ble oppdaget var ideen å gi ut samme sig- nal på både LIN og HIN fra styringssignalet, altså kun ett og samme signal til hver kom- parator, som indirekte alltid ville gi motsatte signaler til LVG og HVG på samme tran- sistorpar. I koden kalles utgangssignalene til parene t1_t4, t3_t6, og t5_t2 for at det skal være enkelt å forstå og se visuelt opp mot figur 28 som har vært utgangspunktet for ko- dingen. De fysiske utgangssignalene sendes fra pin 4, 5, og 6 på Mega.
Figur 33 – Variablene som aktiverer transistorparene
For å få til riktig tidsintervaller mellom hvert par har det blitt lagt inn tidsforsinkelser på en tid som representerer 60º, altså hver gang endringer i signaler skal skje. Tiden av- henger av frekvensen man ønsker spenningen ut til motoren skal svinge med. Løsningen på dette var å programmere et regnestykke som regner ut hvor lang tid 60º er ved angitt frekvens. Variabelen i koden kalt hz kan endres med potmeter20. For eksempel hvis plas- seringen av potmeteret representerer 50hz vil regnestykket regne ut at et 60º steg av 50hz har en tid på 0.00333 sekunder.
Regnestykket ser slik ut: steg = ((1.0/hz)*1000.0)/6.0)
Eksempel: steg = ((1.0/50)*1000.0)/6.0) = 3.333 (Grunnen til at det multipliseres med 1000 er å få svaret i millisekunder)
Videre brukes verdien i variabelen steg som forsinkelse mellom hver endring av signa- ler.
Variablene til de digitale utgangene skrives som HIGH eller LOW. Når t1_t4 er HIGH vil ifølge sannhetstabellen (tabell 2) T1 være HIGH, mens T4 være LOW. Når t3_t6 er LOW, vil T3 være LOW, mens T6 er HIGH. Når t5_t2 er HIGH, T5 være HIGH og T2 LOW.
Som indikert i figur 28 for 0-60º er T1, T6 og T5 HIGH. Dette stemmer med utredelsen over. Når steg*1000 i mikrosekund har passert, vil neste trinn (60-120º) ta over. Dette gjelder helt ned til og med 300-360º og helt på nytt igjen siden koden er i loop- delen.
Denne metoden vil skape en momentan stopp på mo- toren når startknappen deaktiveres. Det skjer fordi IGBT t4, t6 og t2 vil få et høyt signal, når både HIN og LIN er lave. Som følge av dette vil motorvik- lingene kortsluttes og fungere som en bremse- motstand.
Figur 34 – Utklipp av koden for styring av transistorpar
20 Komponent med justerbar motstand ved bruk av et skruhjul
4.1.2 Frekvensstyring
For justering av frekvensen motoren kjører på, brukes et analogt signal fra et potmeter som varierer signalet inn på en analog inngang på Arduino Mega fra 0 (minst utslag på hjulet) til 1023 (maks utslag på hjulet). Tallet som oppfattes i programmet fra inng- angen blir videre skalert fra 0 (minst utslag) til 50 (maks utslag) ved hjelp av en funk- sjon kalt map. Map skalerer verdispenn fra inngangen til ønskelig verdispenn på ut- gangen. I dette tilfellet tar funksjonen verdispennet 0-1010 fra potmeteret og gjør det om til spennet 20-50.
Figur 35 – Koden for hertzjustering
Variabelen sensorverdi lagrer verdien fra potmeteret. Variabelen hz får sin verdi mel- lom 20 og 50 avhengig av verdien til sensorverdi, som videre blir brukt til six step-ko- den sin tidsforsinkelse.
4.1.3 Motortilstander
Programmet for hovedtilstandene til motoren baserer seg på enkle digitale argumenter for start/stopp og endring av dreieretningen til motoren. Dette gjøres ved å bruke to fy- siske trykknapper som konstant endrer signalet gjennom bryterne ved hvert trykk. I den ene posisjonen vil signalet være 5V (HIGH), mens i det andre vil det være 0V (LOW).
Når trykknappen for start/stopp ligger inne og passerer 5V til digital inngang 31, vil loo- pen for signalgiving til transistorene bli aktivert. Det er implisitt at den ellers, når knap- pen ikke sender gjennom 5 V, er deaktivert slik at signalene til transistorene ikke sen- des.
Figur 36 – Deklarering av knappene
Figur 37 – Øverste del av six step-koden med argument for å aktivere den
Når trykknappen for dreieretning ligger inne og lar 5V passere, vil signalene til transis- torene sendes i den rekkefølgen koden ble satt opp etter tidligere vist tabell 2. Er knap- pen i posisjon for0 V til digital inngang 33, vil koden for signalene til transistorene gå i loop baklengs i forhold til figur 28. Dette får to av signalene til å bytte rekkefølge, og motorakslingen vil dreie den andre retningen.
Figur 38 – Kodeloop for baklengs signalgivning for motsatt rotasjon
Figur 39 – Bilde av start/stopp-knapp, (til venstre), dreiretningsknapp og LED
4.2 Måling og overvåking
Delkapittelet vil ta for seg hva som blir målt, regnet ut, og videre fremvist for at bru- kerne av modellen kan overvåke de ulike parameterne. Alt dette styres fra Arduino Uno.
4.2.1 LCD-skjerm
En LCD-skjerm er koblet til Arduino Uno for å kunne vise de tre parametrene; turtall, frekvens og spenning på DC-bussen.
Turtallet og frekvensen vises slik at det er mulig å se sammenhengen mellom frekven- sen på spenningen og motorakslingens rotasjon. Hensikten med visning av DC-buss- spenning er å tilby oversikt over om modellen har riktig spenning til å kjøres, i tillegg til å vise at DC-spenningen er om lag 1.35 ganger tilførselens RMS-verdi, og at den sakte synker etter tilførselen er frakoblet på grunn av kondensatorenes energilagringskapasite- ter.
Figur 40 – Bilde av LCD-skjermen som blir brukt til å vise resultater
4.2.2 Turtall på aksling (RPM)
Turtallet på motorakslingen blir målt ved å bruke en sirkulær skive, IR-sensor, og en utregningskode i Arduino Uno. Skiven har fire punkter symmetrisk plassert og er festet på akslingen. Dens hensikt er å sette opp en forutsigbar skala som representerer hvor langt akslingen har dreid. IR-sensoren vil gi et signal til en inngang på kortet hver gang senso- ren registrerer et gjennomsiktig punkt, siden lyset da blir registrert. For hvert fjerde signal vet vi at akslingen har gått rundt en hel gang. Signalene vil deretter bli registrert i pro- grammet, hvor antall signaler blir addert og lagret. Hvert sekund vil antall signaler bli
registrert, regnet ut og sendt ut til LCD-skjermen som viser resultatet for hvor fort aks- lingen spinner.
Koden er bygd opp slik at void isr() er en interrupt-funksjon som blir aktivert hver gang IR-sensorens signal har en falling edge, dvs. går fra høy til lav. Hver gang funksjonen blir aktivert vil variabelen teller økes med én. Interrupt-funksjonen vil kjøre uten å på- virke kjøringen av andre deler av koden.
Figur 42 – Utklipp av isr- funksjonen
Figur 41 – Utklipp av koden for flagg
Her er koden som sier at for hver gang digital inngang 2 (IR-sensor) registrerer en fallende flanke, skal interrupt-funksjonen bli aktivert:
Figur 43 – Utklipp av koden som initierer interrupt
Figur 45 – Bilde av IR-sensor og telleskive
Variabelen b_sek er et flagg som aktiveres hvert sekund. En gang i sekundet vil if-loopen aktiveres og gjennomføre koden i loopen. Det første som skjer er at flagget settes lavt igjen, slik at det kan aktiveres neste sekund. Etter dette avbrytes interrupt-sekvensen, slik at tellingen stopper opp. Deretter regnes rpm ut, hvor teller er variabelen som har summert opp IR-sensorens pulser. Teller multipliseres så med 60 for å få rotasjoner per minutt. Tallet divideres så med 4 for pga. telleskivens oppløsning – en rotasjon tilsvarer fire pul- ser. Teller nullstilles slik at den kan begynne å summere tall fra null. Til slutt restartes interrupt-prosesseringen, slik at void isr() kan aktiveres og teller kan begynne å summere pulser igjen.
Figur 44 – Bilde av telleskivemal
4.2.3 Innstilt frekvens
Det som representeres på LCD-skjermen er den innstilte frekvensen som justeres med potmeteret. Dette er gjort ved å bruke det samme signalet og den samme type koden fra potmeteret som er brukt på Arduino Mega, men istedenfor å regne ut tidsforsinkelse som i Mega, brukes verdien i variabelen hz rett ut på LCD-skjermen for å vise hvilken frekvens som er innstilt.
Figur 46 – Bilde av potmeteret som justerer innstilt frekvens
4.2.4 Spenning på DC-bussen
Måling av denne spenningen blir utført ved å koble til en utgang fra motorkontrollkortet som gir en spenning på mellom 0 og 5V inn på en Arduino-inngang. Spenningen repre- senterer et forholdstall på hva spenningen på DC-bussen faktisk er. Forholdstallet ble beregnet ved å måle den faktiske DC-spenning og utgangssignalet ved ulike spenninger inn på modellen. Dette er en liste på resultatene og regnestykket.
Tabell 3: Spenningsverdier og forholdstall
Figur 47 – Utklipp av koden for omgjøring til DC-buss-spenning
Funksjonen analogRead() leser av en verdi fra 0 til 5V og gjør den om til en digital verdi fra 0 til 1023. Dette blir gjort av en krets inne i mikrokontrolleren som kalles ana- log-to-digital converter (ADC) (Arduino, 2015). Når vi har 230V på inngangen til mo- torkontrollerkortet så vil det gi ut en verdi på 2,6V, som igjen blir oppfattet av Xxxxxxx som en digital verdi på 532. Den faktiske målte spenningen på DC-busen vil i det tilfel- let være 325,5V.
Det blir brukt en map()-funksjon som omdanner verdiene 0-541 til en lineær verdi mel- lom 0-324, som i dette tilfellet er DC-busspenningen som ønskes skrevet ut. Vi velger en høyere digital verdi i tilfelle vi har en høyere spenning enn 230V inn på motorkon- trolleren. Energien som er lagret vil synke med tiden. Det er ikke nøyaktige mål, men tilnærmet og det virker bra nok til å illustrere det vi ønsker.
5 Måleresultater
I dette kapittelet vil de mest interessante måleresultater av ulike spenning- og strømsig- naler, motorhastigheter, og temperaturer finne sted. I den hensikt å få en formening om hvordan modellen presterer
Måleinstrumentene som blir brukt i disse forsøkene er:
• Fluke 43B (Power Quality Analyzer)
• Amprobe 38XR-A (Multimeter)
• Tektronix TPS 2014 (Oscilliskop)
• Tektronix A622 (Strømtang/Probe) (Spesifikasjoner for instrumentene finnes som vedlegg)
MERK: Når det står hvilken frekvens det er målt med (for eksempel 50Hz) så er dette innstilt frekvens på modellen gjennom Arduino. Instrumenter viser noe avvik fra hva som måles av frekvens i forhold til det som er innstilt. For eksempel blir 50Hz innstilt registrert som 48,73Hz på oscilloskopet.
5.1 Gate-signaler
Her vil signaler for begge dreieretningene fra Arduino Mega gjennom L6390 til transis- torparene bli presentert. Målingene er utført for både 20Hz og 50Hz. Instrumentet som ble brukt: Tektronix TPS 2014 (Oscilliskop).
Figur 48 – Oversikt over oppkobling for måling av gate-signal.
5.1.1 Måling for 50Hz, retning A
Figur 49 – Måling av gate-signaler på oscilloskop (50Hz, retning A)
5.1.2 Måling for 50Hz, retning B
Figur 50 - Måling av gate-signaler på oscilloskop (50Hz, retning B)
5.1.3 Måling for 20Hz, retning A
Figur 51 - Måling av gate-signaler på oscilloskop (20Hz, retning A)
5.1.4 Måling for 20Hz, retning B
Figur 52 - Måling av gate-signaler på oscilloskop (20Hz, retning B)
5.2 Strøm
Her vil malinger av ulike strømtrekk vises; startstrøm (inrush), strøm ved endring av drei- eretning i fart, strøm ved stopp, og kontinuerlig strøm. Instrument som ble brukt: Fluke 43B (Power Quality Analyzer) og Tektronix A622 (Strømtang/Probe).
Figur 53 – Oversikt over oppkobling for måling av strømmer
5.2.1 Startstrøm (inrush)
Figur 54 – Resultat av inrush ved 50Hz (Skalering: 1A, 1s)
5.2.2 Strømmåling ved endring av dreieretning
Figur 55 - Resultat ved endring av dreieretning to ganger ved 50Hz (Skalering: 1A, 1s)
5.2.3 Strømmåling ved stopp
Figur 56 – Resultat ved stopp, 50Hz (Skalering: 1A, 5s)
5.2.4 Kontinuerlig strømtrekk
Figur 57 – Kontinuerlig strømtrekk ved 50Hz
Figur 58 - Kontinuerlig strømtrekk ved 35Hz
Figur 59 - Kontinuerlig strømtrekk ved 20Hz
5.3 Spenning
Her vil målinger av ulike spenninger vises; fasespenning, linjespenning, og common- mode-spenning. Instrument som ble brukt: Tektronix TPS 2014 (Oscilliskop).
5.3.1 Fasespenning
Figur 60 – Fasespenning ved 50Hz
Figur 61 – Fasespenning ved 20Hz
5.3.2 Linjespenning
Figur 62 - Linjepenning ved 50Hz
Figur 63 - Linjepenning ved 20Hz
MERK: Oscilloskopet klarte ikke å måle RMS i dette tilfellet. 250V RMS målt med Amprobe 38XR-A (Multimeter).
5.3.3 Common-mode-spenning
Figur 64 – Common-mode-spenning ved 50Hz
MERK: 138V RMS målt med Amprobe 38XR-A (Multimeter).
Figur 65 - Common-mode-spenning ved 20Hz
MERK: 138V RMS målt med Amprobe 38XR-A (Multimeter) her også.
5.4 Effekter
Her vil malinger av ulike effekter vises; spenning og strøm ved ulik frekvens. Instrument som ble brukt: Fluke 43B (Power Quality Analyzer) og Tektronix A622 (Strøm- tang/Probe).
Figur 66 - Effektmåling av motor ved 50Hz
Figur 68 – Strøm og spenning i forhold Figur 67 - Strøm og spenning i forhold til til hverandre ved 50Hz hverandre ved 20Hz
5.5 Harmonisk støy
Her vil målinger av harmonisk støy vises; spenning og strøm ved ulik frekvens. Instru- ment som ble brukt: Fluke 43B (Power Quality Analyzer) og Tektronix A622 (Strømtang)
Figur 70 – Harmonisk spenning ved 50Hz
Figur 69 – Harmonisk strøm ved 50Hz.
5.6 Temperatur
For å undersøke hvor varm motoren kunne bli ble det utført ulike driftstester og tatt bilder med FLIR-kamera som resultatgiver. Motoren ble kjørt i 5 minutter med 20Hz, og opp- nådde en temperatur rett under 50ºC. Rett etter dette ble motoren kjørt i 50Hz i 5 minutter, temperaturen sank da ned mot 40ºC på grunn av mer effektiv selvventilering.
Figur 71 – Temperatur på motor (20Hz motordrift 5 min)
Figur 72 - Temperatur på motor (50Hz motordrift 5 min fra 48,7ºC)
5.7 Hastighet på aksling
Her vil resultat av rpm-måling vises for innstilt 20, 30, 40 og 50Hz. Dette er målt både med egenprodusert rpm-måler som tilhører modellen og et kommersielt foto-tachometer. Instrumenter brukt for dette: IR-sensor med telleskive og program og ELMA DT-2236
Figur 74 - Måling av RPM ved 50Hz (Tachometer)
Figur 73 - Måling av RPM ved 50Hz (IR- sensor)
Figur 77 - Måling av RPM ved 40Hz (Tachometer)
Figur 78 - Måling av RPM ved 50Hz (IR-sensor)
Figur 79 - Måling av RPM ved 30Hz (Tachometer)
Figur 80 - Måling av RPM ved 30Hz (IR-sensor)
Figur 76 - Måling av RPM ved 20Hz (Tachometer)
Figur 75 - Måling av RPM ved 20Hz (IR-sensor)
5.8 DOL-kjøring av motoren
Her vil ulike målinger med direct on line-kjøring av motoren (DOL-kjøring21) vises slik at det er mulig å sammenligne hvordan modellen virker på motoren i forhold til fin sinus fra nettleverandør. En variac22 ble brukt til å oppnå samme RMS linjespenning (263V) som modellen gir ut til motoren slik at målingene blir mest mulig sammenlignbare. In- strument som ble brukt til følgende målinger:
• Tektronix TPS 2014 (Oscilliskop)
• Amprobe 38XR-A (Multimeter)
• Tektronix TPS 2014 (Oscilliskop)
• TERCO MV1300 (VARIAC)
• Tektronix A622 (Strømtang/Probe)
Figur 81 - Oversikt over oppkobling for måling av DOL-kjøring
21 Kjøre motoren rett fra nettet uten frekvensomformer
22 Variabel AC spenningstilførsel
Figur 83 – Fasepenning på motoren DOL
Figur 82 – Linjespenning på motoren DOL
Figur 88 – Volt/Amper/Hertz i DOL Figur 87 – Effekter i DOL
Figur 86 – Harmonisk strøm i DOL
Figur 85 – Harmonisk spenning i DOL
Figur 84 – Common-mode-spenning i DOL
MERK: Det ble målt 5,8V RMS på common-mode med multimeteret
6 Drøfting
I dette kapittelet drøftes ulike ideer, tanker, beslutninger og resultater som førte til det totale sluttproduktet som tidligere vist i kapittel 3.
6.1 Konsept
I konseptfasen vurderte vi ulike måter å utvikle en undervisningsmodell på. Delkapittelet tar for seg de forskjellige ideene for løsning som ble vurdert.
6.1.1 Komersiell frekvensomformer
Det ble vurdert å bruke en komplett kommersiell frekvensomformer til utvikling av en undervisningsmodell ved å åpne den og spre delene utover et brett. Videre var tanken med dette å overvåke ulike parametere som; temperatur, strømbruk og spenning, samt styring av frekvensomformeren på vanlig vis gjennom et human machine interface-pro- gram (HMI23) og/eller med omformerens brukerpanel. En gammel frekvensomformer ble brukt i startfasen for tilegnelse av mer erfaring og kunnskap om funksjon, komponenter og styring av frekvensomformere. Denne ble kjørt med en asynkronmotor via et datapro- gram, samt åpnet opp så mye som mulig slik at motorkontrollerkortet og styringskortet kunne bli skilt fra hverandre. Xxxxxx var å sende styringssignal til driver-kortet, men det ble aldri utprøvd. Etter litt testing av omformeren ble dette ansett som en veldig enkel og gjennomførbar løsning på en potensiell modell. På den andre siden ville denne løsningen være for rigid når det gjaldt mulighet for gode visuelle forhold, målinger, og overvåking. Til tross for dette var det ønskelig å ha den som en reserveløsning om fremtidige løsninger ikke ville fungere.
6.1.2 Sammensetting av enkeltkomponenter
Neste idé var å kjøpe inn enkeltkomponenter for å bygge en helt enkel type frekvensom- former bestående av et vekselstrøminntak, likeretter diodebro, et filter, og seks transisto- rer for vekselretting med selvvalgt frekvens ut til en motor. Styringen var tenkt bestående av Arduino til å sende signaler til transistorene. Det skulle utføres et forsøk på dette og heller ha planen om en kommersiell frekvensomformer som plan B, i tilfellet plan A skulle bli mislykket. Komponentene skulle bestilles fra eBay, og dimensjoneringen av
23 Brukergrensesnitt på norsk.
komponentene og ledningene var tenkt å bli valgt på bakgrunn av den kommersielle fre- kvensomformeren som var tilgjengelig. Vurderingen var at hvis samme komponenter og størrelser, eller bedre, som i frekvensomformeren ble brukt, så ville det være bra nok. Før deler ble bestilt ble noen enkle signaler fra et Arduino-kort til noen Metal-oxide-semi- conductor field-effect transistor (MOSFETs24) utprøvd for å teste ut en enkel kode for transistorstyring. Ved signal-måling ut fra Arduino-kortet med et oscilloskop så koden så ut til å fungere, basert på hvordan signalene så ut. Både faseforskyvningen og frekvensen på signalene så riktige ut.
Under signal-målinger ut fra transistorene ble det oppdaget at testingen ikke ga de resul- tatene som var forventet, basert på utgangssignalene fra kortet. Problemet viste seg å være at transistorens gate ikke ville holde seg åpen etter den hadde blitt lukket én gang. Det viste seg at gaten ikke klarte å bli helt 0V etter den hadde blitt 5V. Dette betydde at sig- nalet var flytende mellom 0 og 5V. For å løse dette måtte en pull-down-motstand brukes. Oppdagelsen av dette var veldig viktig for videre arbeid med Arduino.
Etter videre diskusjon om deler som var ønskelig å bestille kom det opp en viktig problemstilling som omhandlet et fremtidig perspektiv; nemlig utfordringen med å er- statte deler på modellen hvis noe skulle bli defekt i fremtiden. Mange ulike deler fra for- skjellige steder kunne bli vanskelig å oppdrive for overtagere av modellen, i tillegg til at det ville krevd veldig mye dokumentering. Dette, sammen med vanskelighetsgraden av å kunne oppnå et fungerende resultat, førte til at denne fremgangsmåten mot en undervis- ningsmodell ble revurdert.
6.1.3 Modulbasert modell
Det neste og siste alternativet som ble overveid var å finne en middelvei for det som tidligere hadde vært vurdert. Under denne perioden av konseptfasen ble det brukt om lag en måned før det ble fastsatt hva som var ønskelig å bestille for utprøving. Først ble tiden brukt til å undersøke hva som fantes på markedet. Endel motorkontrollerkort fra ST Microelectronics, som kalles for evalueringskort (eval boards) eller utviklingskort (de- velopment boards), ble funnet. Kortene så ut til å være brukervennlige for oppkobling, måling og sikkerhet; utstyrt med koblingspunkter, test/målepunkter, temperaturfølere og sikringer.
24 En type rask transistor, men tåler mindre enn IGBT.
For at anskaffelsesprosessen skulle bli effektivisert for å finne riktig og funksjonelt kort opp mot modellen, ble det sendt e-mail til ulike leverandører av ST-produkter; Farnell, Arrow og selveste ST. Tilbakemeldingene fra leverandørene var til liten hjelp. Enten svarte de ikke, eller så ga de beskjed om at alt av informasjon om kortene stod på ST sine hjemmesider. Etter videre undersøkelse ble kortet STEVAL-IHM023V3 funnet.
Kortet ville fungere til AC-motor med en kapasitet på 1 kW. Hovedgrunnene til at val- get havnet på dette kortet var fordi det hadde egendefinerte testpunkter som var klare til oppkobling for måling, nok effekt, god sikkerhet og kortslutningssikkerhet mellom tran- sistorene.
6.2Materiell
Her vil det drøftes hva slags type utstyr som ble vurdert, prøvd ut, og valgt basert på oppgavens mål og hensikt.
6.2.1 Valg av motor til modell
Motor som har blitt valgt til å følge modellen er en enkel AC induksjonsmotor fra Lönne på 180 watt. Vi har koblet motoren i stjerne for å redusere strømtrekket, og for å skape et nøytralpunkt. Tidligere var det montert et større svinghjul på motoren som gjorde det enkelt å se når vi endret dreieretning. Det var mulig å se at motoren først bremset ned, for så å begynne å spinne den andre veien. Etter noen tester der vi endret dreieretning og stoppet motoren flere ganger, utløste glassikringen inne i modellen slik at tilførselen ble brutt.
For å skape en robust modell, reduserte vi treghetsmomentet på skiven ved å redusere diameteren. Vi endte opp med en diameter på 10cm, slik at skiven ikke ville komme i kontakt med bordet. På denne måten løste vi problemet, og brukerne kan nå stoppe og snu dreieretningen uten å bekymre seg for at sikringen vil smelte. Man kan fortsatt tydelig se at motoren endrer dreieretning, men naturligvis noe raskere.
Figur 89 - Motorskilt
Figur 90 - Motorkobling
Nøytrallederen er ført frem slik at vi kan måle common-mode-spenning mellom N og PE. Motor lokket er byttet ut med pleksiglass for å kunne vise mer av innsiden av motorekob- lingene. Vi har også valgt å bruke berøringssikre bananplugger for å gjøre målingene enkle og sikre.
6.2.2 Motorkontrollerkort
Kortet STEVAL-IHM023V3 ble valgt til å kjøre hovedstrøm til motor.
I tillegg til 6.25A sikringen (i følge dokumentasjonen, men som faktisk er på 6.3A) er det blitt lagt inn en egen smeltesikring på 6A før J1-tilkoblingen som er mye lettere å bytte ut om overstrøm skulle bli tilfellet.
6.2.3 Kontroll og styring
De ulike kontrollenhetene for kontroll og styring som ble vurdert til modellen
6.2.3.1 Wago
En produktserie som ble vurdert til styring, måling og overvåking var PLS fra det tyske firmaet Wago. Grunnen til at dette ble vurdert først var fordi dette var kjent fra tidligere undervisning i Wago-PLS året før, som resulterte i god innsikt i alt det grunnleggende. Noen lånte Wago-moduler på Sjøkrigsskolen ble brukt for testing; en effektmåler-modul (som kunne måle strøm, harmoniske signaler, og effekt), og selve PLS-modulen med CPU. Det oppstod oppstartsproblemer med effektmodulen. Hjelp med problemet ble løst av å tilkalle en kontaktperson fra Wago. Personen fra Wago løste problemet, og testing av utstyret kunne fortsette. Samtidig som dette utstyret var under testing sendte vi mail til en konsulent i Tyskland for å spørre om Wago hadde modul for PWM-signaler eller raske digitale signaler. Etter hjelp fra Wago får vi resultater med effekt-modulen, men svar på at de ikke har PWM-modul til vårt bruk. Dette resulterte i at vi gikk helt bort fra Wago som kontrollenhet.
6.2.3.2 STMicroelectronics
For å finne ut mer om ST sine mikrokontrollerkort ble det brukt en annen metode enn tidligere. Istedenfor å sende e-mail, ble det opprettet en live chat med en konsulent fra Arrow. Ut ifra chat-samtalen med Arrow ble det gitt hjelp til å finne ut av hvilke mikro- kontrollerkort som ville fungere sammen med motorkontrollerkortet, og at de ville være gode nok til ønskelig bruk opp mot modellen. ST sine mikrokontrollerkort for styring av motorkontrollerkortene hadde mulighet for bruk av forskjellig programmeringsplattfor- mer25.
25 Dataprogram som brukes til å skrive koder for å programmere mikrokontrollere.
Det ble bestilt fem mikrokontrollerkort og lastet ned plattformer og så instruksjonsvideoer om hvordan de kunne bli brukt til å realisere koding og opplasting. Plattformene inneholdt flere programeksempler som kunne brukes opp mot forskjellige kort, men disse program- mene var kun ment for DC-motorer, ikke AC-motorer. Dette resulterte i at eget program måtte utvikles. Det tok lang tid før vi fikk kortene, og i mellomtiden lånte Arduino-kort testet ut på skolen. Da kortene ankom hadde et velfungerende program på motorkontrol- lerkortet allerede blitt utviklet. Ett av kortene som ble anskaffet viste seg å være kompa- tibelt med Arduino IDE, i tillegg til at det var mye raskere enn selve Arduino-kortet.
For å optimalisere ble det da tenkt å bruke dette kortet, NUCLEO-F446RE Development Board. Etter undersøkelse om hvordan innstillingene til Arduino IDE for bruk av dette kortet skulle være, ble det testet det med et enkelt LED-blinkeprogram. Dette fungerte, men på den tiden ble valget å gå bort fra kortet. Årsaken til dette var at det ble ansett som mindre sjanse for brukere å gjøre noe feil. Det viste seg lettere å få tak i Arduino-kortene, samt at internettmiljøet for programeksempler og hjelp var større når det gjaldt feilsøking, kobling og drift av Arduino i forhold til Nucleo.
6.2.3.3 Arduino
Veldig tidlig i oppstarten av bacheloren ble det lånt Arduino Uno, Arduino Mega, ekstra komponenter som knapper, lysdioder, skjerm og potmeter, samt instruksjonsbok. Dette ble benyttet til å bli kjent med produktet og noen av dets muligheter før det ble tatt et valg om å benytte det til konstruksjon av modellen. Ettersom valget havnet på å bruke Arduino ble det kjøpt inn en Arduino Mega og en Arduino Uno på Kjell & Company i Bergen sentrum. Arduino er åpen kilde og et godt springbrett for elever å lære seg koding. Vi så også at ST sine kontrollkort fort ville bli for avansert å programmere. Vi ville hatt mulig- heten til å laste inn ferdig programvare med FOC, men læringsutbyttet til programme- ringen ville blitt redusert.
6.3 Software
6.3.1 Generelt
Det var relativt enkelt å sette seg inn i Arduino sin plattform, selv om det var helt ukjent. Grunnen til dette var antakeligvis at C++ og PLS-programmeringen gjennom ut- danningen la et godt grunnlag for å forstå programmering, samt at mye av språket var likt. Det var noen store forskjeller når det gjaldt enkelte funksjoner i språket. Dog, det mest nødvendige av funksjoner for programmeringen som er relevant i denne oppgaven, ble funnet ved instruksjonsvideoer og forum på internett.
6.3.2 Six step-kode
Den første koden som ble skrevet var rekkefølgen og timingen for tenning av de seks transistorene slik at spenningen ut kunne bli god nok til å drive motorens rotor rundt. Dette var hovedfokuset når det gjaldt programmeringen, da det var veldig viktig å få en motor til å gå rundt. Grunnen til at valget havnet på å bruke six step-metoden var fordi den ble ansett å være enkel å forstå, kode og feilsøke. Første utkast av koden ble skrevet ganske tidlig på Arduino, mens bestillingene av de andre kortene var underveis.
Det skal nevnes at en kode for PWM-styring også ble utforsket og prøvd, men det viste seg at den så meget komplisert ut og vanskelig å forstå. I tillegg var det ønskelig å pro- dusere en kode selv slik at forståelsen for den kunne bli optimal. På den annen side så ville PWM åpnet opp for å teste du/dt filter. Det kunne vært interessant å implementere begge programmene slik at man kunne sammenlignet de ulike styringene, og sett på for- deler og ulemper i forhold til harmoniske strømmer og common-mode-spenninger. Slik kunne vi også ha gitt brukerne en bedre forståelse for hvordan de ulike filtrene påvirker systemene og når de bør anvendes.
Målinger med oscilloskop var helt nødvendig for å kunne se om koden var god eller ikke. Erfaringen med bruk av oscilloskop var liten, slik at det ble en egen prosess på å lære seg dette godt nok til å utføre målingene. Måten dette ble gjort på var å prøve selv, og til slutt spørre lærer for å fylle inn kunnskapshullene. I starten ble det brukt oscilloskop med pro- ber som ikke var isolert fra jord. Dette skapte feil resultat da vi skulle måle signalspen- ningen. Det som ble målt var mellom PE-jord og utgang på Arduino istedenfor mellom Arduino referansejord 0V og utgang. Etter byttet til isolert oscilloskop ble resultatet som forventet.
Da disse signalene ble koblet opp til noen MOSFETs for å teste spenningen produsert av koden, ble batteriet som ble brukt veldig varmt. Målingene på MOSFETene viste at de alltid lå inne, som om de alltid hadde 5 V på gaten. Etter kontinuitetsmålinger på flere MOSFETs for å se om de var defekte, uten at de var det, ble en undersøkelse av Arduino opp mot MOSFETs foretatt. Fenomenet med flytende signal og pull-down-motstand var på dette tidspunktet helt ukjent. Etter dette ble funnet ut av og koblet opp, fungerte signa- lene som de skulle – en svært viktig oppdagelse for evnen til å bygge en funksjonell fre- kvensomformer.
Måten motoren stopper på er veldig brått på grunn av kortslutning av dens viklinger. Dette kan unngås ved å bruke egne signaler til alle seks IGBTene, men siden svinghjulet har lite treghetsmoment vurderes det at fordelen ved en enklere kode med tanke på læring veier mer enn å skåne motoren for belastningen ved å fungere som bremsemotstand.
Vi vurderte om vi skulle bruke timere til koden istedenfor å bruke delay-funksjonen for hver 60º. Å bruke interrupt-funksjoner inne i loopen er egentlig en ganske dårlig løsning, og det er mest sannsynlig derfor frekvensen vår er lavere enn innstilt frekvens. Til tross for unøyaktig frekvens og dårlig kodeskikk, mener vi at læringsutbyttet ved å bruke delay- funksjoner vil være større. Både for å enkelt kunne forstå kildekoden, men også for å forstå helheten på teori, koding, simulering og praktiske målinger.
6.3.3 Frekvensstyring
Hele poenget med en frekvensomformer er å kunne styre en motor sin hastighet og mo- ment, så denne delen av koden var også svært viktig å få til. Koden for dette ble skrevet like etter koden for six step. Det var ønskelig å kunne bruke et trimbart analogt hjul til å bestemme frekvensen, istedenfor å bruke et digitalt panel eller å måtte gå inn i koden for å forandre verdien hver gang frekvensen skulle endres. Hele poenget var å tilrettelegge muligheten for å kunne se endringen på motoren kontinuerlig, ved både raske og trege endringer.
Et potmeter som fulgte med Arduino Starter Kit ble først prøvd ut med den enkle for- holdstallfunksjonen Map() hvor verdispennet inn gir et viss verdispenn ut. Måten denne prosessen artet seg på var ved å koble 5V fra Arduino ut til potmeteret og videre til en analog inngang slik at det var mulig å måle minste verdi (med mest motstand) og største verdi (med minst motstand). Verdiene Arduino leste av på den analoge inngangen var først 0 som minst, og 1023 som størst. Dog, etter undersøkelse om kortets begrensninger,
ble det oppdaget at hver inn-/utgang hadde en Imax26 på 60mA. Kalkulasjoner viste at hvis potmeteret hadde et punkt hvor det ga veldig lav, kunne det skape problemer. For å løse dette ble det valgt en motstand på 100Ω i kretsen med potmeteret for å ta hensyn til Imax. I = U / R27 🡪 I = 5 / 100 🡪 I = 0,05A 🡪 I = 50mA 🡪 OK
Dette gjorde at verdispennet inn endret seg til 0-1010, fra 0-1023. Da modellen skulle settes sammen ble det kjøpt inn et finere og større potmeter.
På utgangen av funksjonen ble det prøvd alt fra 10 (laveste) til 70 (høyeste). Grunnen til at det ikke ble prøvd høyere eller lavere frekvens var på grunn av motoren. Motoren som ble testet var selvventilerende og trenger høyere turtall for å kjøles. Noe særlig høyere enn 70Hz ble ikke prøvd på grunn av generell ivaretagelse av motoren, siden merketur- tallet er med 50Hz.
6.3.4 Motortilstander
Det ble vurdert startknapp, stoppknapp, dreieretningsknapp og nødstoppknapp. Nødstopp ble vurdert på grunn av noe potensielt kan feste seg i motoren. Da materiell skulle kjøpes inn var det vanskelig å finne en nødstoppknapp som var liten nok til modellen samtidig som den hadde kvalitetene til hvordan en nødstopp skal være. Det finnes en knapp ved strøminntaket på modellen som på en måte fungerer som nødstopp siden den kutter ho- vedstrømmen til modellen. Ut ifra dette ble valget å droppe en nødstopp som ville passet dårlig til modellen.
Stoppknappen ble kjøpt inn, men vurdert bort fra modellen ettersom både start- og stopp- knappen hadde to stillinger; på eller av ved hvert trykk. Ettersom motoren ville stå av når startknappen var ute, og på når knappet var inne, var det ansett som lite nødvendig å ha en separat knapp til å skru av med. Dette kunne ha gjort det mer forvirrende.
Etter testing og tilbakemelding fra en elev som testet modellen ble det nødvendig å utvikle en indikasjon på om startknappen var inne eller ute, da det var umulig å se dette på knap- pen i seg selv. Resultatet ble en liten grønn LED rett over bryteren som lyser når knappen er inne og motoren kan få spenning.
26 Maks strøm den tåler kontinuerlig.
27 Ohms lov.
Med samme grunn har også disse knappene en motstand 100Ω i serie med seg for å redu- sere strømmen i kretsen når de ligger inne. Motstandene er loddet rett på ledningene med krympestrømpe over.
6.3.5 Måling og overvåking
I utgangspunktet var det mange typer faste målinger som var ønsket å implementere i modellen. Målinger og beregninger som strøm, lagerstrøm, spenning, akustisk støy, vi- brasjon/resonans, temperatur, harmoniske signaler, rpm, frekvens, slipp og moment var ønsket på modellen. Mye av dette ble mer eller mindre utforsket og/eller prøvd. Det som endte opp implementert i modellen var rpm, frekvens og DC-buss-spenning. Hovedgrun- nene for at de andre målingene ble utelatt var på grunn av tid, kompleksitet, tilgjenge- lighet, og relevans.
6.3.5.1 LCD-skjerm
Til å begynne med var det usikkert om en skjerm i det heletatt skulle benyttes. Vanlige oscilloskop var det første som var tenkt, etter hvert også digitale skop. Samtidig som skop ble undersøkt, ble også tester for å prosjektere verdier på skjerm også prøvd ut. Først ble det utprøvd på en to-linjers LCD-skjerm fra Arduino Starter Kit.
På Arduino sine nettsider ble flere koblinger og koder for LCD-skjerm funnet. Noen av dem mer vanskeligere å forstå enn andre. Det viktigste var å finne ut av hva slags inng- anger skjermen hadde – hva som var til tilførsel, og hva som var til signaler som dikterte tegn for å kunne skrive. Etter dette var det enkelt å eliminere innganger til de som måtte bli fokusert på for å få til ønskelig resultat, altså å skrive ut verdier. Etter litt prøving med hjelp fra nettkilder av andre som hadde koblet opp dette før, ble målet om fremvisning av tekst en suksess.
Digitale oscilloskop sammen med Raspberry Pi28 var veldig nære på å bli kjøpt inn, men på grunn av tid og kompleksitet med tanke på forståelse, dokumentasjon og brukervenn- lighet, havnet valget på LCD-skjerm til Arduino. For å kunne vise de tre målingene; rpm, frekvens og DC-buss-spenning ble det kjøpt inn en fire-linjers LCD-skjerm istedenfor den med to linjer. Skjermen ble nedfelt inne i pleksiglasset som innrammer modellen.
28 En slags mini-computer på et lite kretskort.
6.3.5.2 Turtall (RPM)
Primærløsningen var IR-sensor og en sirkulær skive med en viss oppløsning (så høy som mulig) som stod som primærløsning da ideen om å måle turtall var ute. Kunnskap om å få til dette var allerede hentet fra et tidligere gjennomført kurs i PLS. Det var kjent at denne måten å gjøre det på ville være grei å utføre med suksess. Databladet for typen IR- sensor Sjøkrigsskolen allerede hadde ble søkt opp for å finne koblingsskjema, og den sirkulære skiven var det allerede en mal på.
Koden for dette derimot, var litt mer komplisert å få til i Arduino enn antatt på grunn av mangel på kunnskap om hvordan få til en funksjon. Istedenfor å bruke funksjonen som var ønskelig å bruke, ble det heller en mer komplisert kode med klokker.
Oppløsningen på telleskiven var ønskelig å ha så høy som mulig for å få rpm-resultatet mest mulig riktig til enhver tid. På grunn av koden som regner ut rpm ble prosessen for treg til å få riktig rpm ved 50Hz og oppløsning på 10 (10 hull. Det prøvd med 6, hvor 43Hz og oppover var den hastigheten det da ble feil på. For å få rpm til å bli riktig ved minst 50Hz måtte oppløsningen ned til 4. Med 4 var det godt nok innenfor, og det var det skiven endte opp med. Det skal nevnes at en 100Ω motstand også ble implementert gjen- nom IR-sensoren for strømreduksjon.
6.3.5.3 Innstilt frekvens
Det kan være interessant å se den innstilte frekvensen opp mot turtallet på akslingen til motoren. Hvis motoren driver ulike laster kan det være mulig å se turtallet forandre seg i forhold til frekvensen på tilførselen.
En test hvor innstilt frekvens på modellen opp mot den frekvensen motoren får, viste at det er en liten forskjell. Forskjellen er en reduksjon fra innstilt til opplevd frekvens på gjennomsnittlig 3.1%. Dette ble regnet ut ved å multiplisere alle forholdstallene av forskjellen for hver femte endring av frekvens fra 20 til og med 50Hz og delt med antall målepunkt (7). Dette mener vi er en ganske liten og relativt ubetydelig verdi opp mot hensikten til vår oppgave, men at det er greit å bemerke seg det.
Tabell 4: Resultater for innstilt Hz mot opplevd Hz
6.3.5.4 Spenning på DC-buss
Det å vise spenningen på DC-bussen til enhver tid var noe som enkelt kunne bli gjort ved å bruke en av utgangene på motorkontrollerkortet inn på Arduino. Utgangen ga en spen- ning mellom 0-5V alt ettersom hva spenningen på DC-bussen var. Til å starte med var det uvisst hvordan skalering det var på utgangen i forhold til DC-bussen. I databladet for motorkontrollerkortet ble det ikke funnet noe informasjon om det. På grunn av dette ble det foretatt en rekke målinger med en variac.
Resultatet av spenningen som vises på skjermen er ikke nøyaktig, men det er en relativt god verdi som en indikasjon. Det at man kan se spenningen fra kondensatorene i DC- bussen prøve å holde på energien når tilførselen til modellen kuttes er en interessant funk- sjon å ha med i modellen. Med tanke på sikkerhet er det fordelaktig å ha en indikasjon på om det fortsatt er spenning lagret på den eller ikke før berøring finner sted. Vurdering av egensikkerhet vil være enklere. I den tekniske manualen for motorkontrollerkortet står det ingen spesifikk tid for når det er greit å være borti motorkontrollerkortet etter frakob- ling. Det står kun at man ikke skal ta borti kortet etter frakobling på grunn av kondensa- torene som lagrer energi (ST 2014, 7).
6.4 Ferdigstilling
Ved å få en bedre formening om vår modell oppfylte kravene vi stilte innledningsvis, valgte vi å bruke en testperson, som vi anså som en kunde som skulle validere det ferdige produktet. Vi var selv veldig fornøyde med hva vi hadde konstruert og anså modellen som god nok. Til tross for dette så ble vi oppmerksomme på noen mangler av testperso- nen. Som følge av det måtte vi utbedre modellen for å gjøre den mer brukervennlig. Det ble montert inn en LED som indikerte om startbryteren var aktivert. Med bakgrunn i dette så ser vi at selv om vi var veldig godt fornøyd, så er det alltid lurt å få noen utenforstående til å teste det ferdige produktet. Det er tross alt ikke vi som konstruer modellen som skal bruke den.
Den andre testperson hadde som oppgave å evaluere læringsutbyttet av oppgaveheftet. På bakgrunn av vurderinger rundt tilbakemeldinger fra oppgavetesting var det ønskelig å utføre tiltak som kunne forbedre oppgaveheftets potensiale for å tilrettelegge for læring. Ut ifra tilbakemeldingene ble oppgaveheftet utbedret med flere bilder og mer eksplisitt koordinering i oppgavenes gjennomgang.
6.5 Læringsutbytte
Figur 91 - Kunnskapstrekant
Vi hevder at ved å kombinere teori, praksis og visualisering så vil målgruppen få en bre- dere forståelse og et mer varig læringsutbytte.
Læring- og kunnskapsteori sier noe om at ulike type mennesker best lærer og tilegner seg kunnskap gjennom ulike metoder. I vår bacheloroppgave har målet vært å få med flest mulige metoder og dimensjoner som kan bidra til læring med det vi har sammenfattet og konstruert av modell, simuleringsprogram, og oppgavehefte. I forsøk på å tilfredsstille teoretikeren inneholder oppgaveheftet en del teori om kraftelektronikk som er relevant for modellen. For praktikeren er det de praktiske oppgavene opp mot kjøring og måling av modellen med motor som vil være mest attraktivt. Det nærmeste en kommer en ren visualisering rundt dette er å benytte seg av simuleringsprogrammet OrCAD og det som er lagt ved av oppgaver for dette.
Det skal nevnes at vi ikke har prøvd å skille ut disse tre typer elever, men at fokuset har vært å bruke disse tre dimensjonene til å skape en form for synergi mellom dem for alle elever. Noen vil antageligvis være mer motivert og mottakelig for det ene eller andre typen, noe som vi selv vet av egen erfaring etter flere år med skolegang. Dog, jo flere områder av faget som blir utforsket, jo mer forståelse vil kunne bli tilegnet den enkelte.
Ofte vil det være svært nyttig å ha en viss form for intuitiv forståelse av noe. Det å ikke måtte sette seg ned med penn og papir for å finne ut hvorfor noe er feil, eller hva årsaken
til en feil er, kan føre til at situasjoner som er avhengig av raske løsninger suksessfulle. Et eksempel på dette i maritim (forsvars)sammenheng kan være at fartøyet man jobber på er i en (krig-)/krisesituasjon har problemer, og at man ved intuitiv kunnskap raskt nok klarer å peke ut årsaker til feil eller defekte deler før et dramatisk utfall skjer.
Med denne modellen mener vi at elever har svært gode muligheter til å få et godt lærings- utbytte, men at mye står på eleven selv slik det gjør med alt annet.
6.6 Målte resultater
6.6.1 Generelt
Målingene som ble utført ble gjort under normale forhold og omgivelser i en elektrolab på Sjøkrigsskolen. Med dette menes at luftfuktighet, temperatur og evt. andre faktorer ikke ble tatt særlig hensyn til. Det tas forbehold om helt nøyaktige resultat da forskjeller på motorvikling-temperatur vil forårsake ubalanserte målinger opp mot hverandre. Det ble forsøkt å holde motoren på om lag samme temperatur som rommet ved å ikke kjøre den for varm før målingene, bortsett fra temperaturtesten som ble utført.
Med tanke på omstendighetene instrumentene målte i er det viktig å være noe kritisk til måleresultatene. Spenning- og strømresultatet av en six step er nokså forskjellig fra en ren sinus fra nettleverandør. Det bemerkes at Fluke 43B sitt måleområde for Power dis- play (watt, VA29, VAR30, og PF31), samt Harmonics display (volt, strøm, frekvens) gjelder for 40-70Hz. Vi var usikker på om måleinstrument i det hele tatt var kompatibelt med six step-spenning og om vi kunne stole på resultatene vi fikk med frekvenser under 40Hz. Etter studering av databladet for måleinstrumentet fant vi ut at det var bedre å kontakte produktutvikler direkte, for å være på den sikre siden. Etter en mailkorrespondanse med Xxxxx fikk ble det bekreftet at instrumentet kunne brukes. Strøm-, spenning- og skopfunk- sjonen vil gi gode måleresultater fra 10Hz til 15kHz.
Vi må også ta høyde for at instrumentene har et visst spenn når det gjelder nøyaktighet. En av de mest sannsynlige årsakene til feil i fremtidige målinger anser vi at vil være
29 VA – Voltamper (Tilsynelatende effekt)
30 VAR – Voltamper reaktiv (Reaktiv effekt)
31 PF – Power Factor (Effektfaktor)
kalibreringen av strømtangen. Det er lett å glemme samtidig som at det er lett at utilsik- tede berøringer stiller på kalibreringshjulet.
Om ikke resultatene isolert sett skulle være helt riktige, så mener vi at det ikke er så nøye opp mot vår oppgave, så lenge måleresultatene bidrar til interessante funn. Oppdagelser som verdiforskjeller ved ulikt spennings- og driftsmønster, forventede/uforventede ver- dier, og grenser på oppheting/nedkjøling anser vi som interessante.
6.6.2 Gate-signaler
Resultatet av målinger for gate-signaler viser at rekkefølgen til to av signalene endrer posisjon i tidsplanet på grafen når dreieretningen endres mellom dreieretning A og B. I elektromotorer vil rotoren endre dreieretning ved bytting av to vilkårlige faser til motor- viklingene på grunn av magnetiseringsfeltets dreieendring.
Det er interessant å se at bytting av to signaler til styringen av vekselrettingen også fung- erer som bytting av to faser til motoren for å oppnå dreieending som vi tidligere er kjent med.
Figur 92 – Sammenligning av gate-signaler ved dreieretning
6.6.3 Strøm
Når det gjelder strømtrekk er det interessante å merke seg hvor stor forskjell det er ved forskjellige frekvenser og tilstander motoren drives i. Ved 50Hz registrer instrumentet startstrøm til å ligge på 1A peak-verdi, dreieendring til 3,2A peak-verdi, og stopp til 1,7A peak-verdi. Kontinuerlig strømtrekk varierer ved ulike frekvenser motoren kjører på. Noen resultater endrer seg drastisk ved endring av frekvensen, mens andre ikke. For ek- sempel fra 50Hz til 35Hz endrer strømmen seg kun fra 0,266A til 0,397A, mens fra 35Hz til 20Hz endrer den seg fra 0,397A til 1,212A.
Figur 93 – Sammenligning av høyest og lavest kontinuerlig strømtrekk (motordrift fra modell)
Vi tror grunnen til at vi måler så høye strømmer på lavere turtall er fordi vi ikke har konstant U/f forhold. Spenningen holdes konstant uansett hvilken innstilt frekvens vi kjø- rer motoren på. Ved å redusere frekvens vil reaktansen synke, siden motorens viklinger regnes som spoler, og dermed vil impedansen i motoren synke og strømmen øke. Vi tror at ved å endre styringen til PWM med konstant U/f forhold kan problemet med økt strøm på lavere turtall løses. Det er litt uheldig at motoren trekker så mye strøm over nominell verdi på lavere turtall, siden den er selvventilerende, og lettere vil bli varm.
6.6.4 Spenning
Common-mode-spenningen var vanskelig å få fin på oscilloskopet, men det var fortsatt- mulig å få lesbare resultater.
Motordrift fra modell viste 252V peakverdi og 138V RMS ved 50Hz, mens resultatene fra DOL viste 22,6V peakverdi og 12,8V RMS. Disse resultatene viser et veldig stort
sprik mellom common-mode-spenning ved motordrift fra modell og DOL. Det er inter- essant å se at en type kilde for spenning kan skape så store forskjeller fra en annen kilde, og vite at den ene kan forårsake store skader som resultat av lagerstrømmer.
6.6.5 Effekter
Resultatene av effektmålingen viser en stor ubalanse mellom aktiv effekt (W) og reaktiv effekt (VAR). Vi vurderer dette til å ha årsak med at det ikke er noe særlig last på motoren, kun en lett sirkulær skive.
Figur 94 – Effekter ved 50Hz
6.6.6 Harmonisk støy
Siden Fluke 43B bare kan måle harmonisk på frekvenser mellom 40-70Hz, har vi kun foretatt måling ved 50Hz. Ved six step-metode er det først og fremst 5. og 7. harmoniske strømmer som vil utgjøre den største kilden til harmonisk støy. Ved bruk av nettanalysa- toren kommer dette veldig godt frem, der vi har ca. 50% 5. harmonisk. Det hadde vært interessant å satt på et sinusfilter for å se hva som ville skjedd med de harmoniske for- styrrelsene.
Figur 95 – Harmonisk strøm ved 50Hz
6.6.7 Temperatur
Ut ifra de foretatte temperaturtestene på motoren fikk vi belyst hvor viktig der er med tilstrekkelig turtall på selvventilerende motorer.
Ved drift av motoren i fem minutter på 20Hz steg temperaturen til ca. 50ºC på utsiden av motorens kapsling, men det er uvisst hvilke temperaturer som var inne i motoren. På grunn av dette ble det valgt å kjøre motoren opp i 50Hz igjen for å unngå skader på vik- linger og isolasjon. Dette tiltaket gjorde at temperaturen sank ned mot 40ºC etter kun 5 minutter. Om kobberisolasjonen svekkes og blir sprø kan det raskere føre til overslag og kortslutning. Testene ved lavt turtall viser da at temperaturen øker på grunn av dårligere selvventilasjon og høyere strøm, og at det er hensiktsmessig å kjøre modellen i høyere turtall over lenger tid.
6.6.8 Hastighet på aksling
Resultatene viser på det meste 9 rpm avvik, noe som ikke er så veldig mye siden det er rotasjoner over et helt minutt. Dette tilsvarer en feilmargin på (360º*9)/60 = 54º per se- kund.
Det skal merkes at turtallet ved målingen under 50Hz ligger over nominelt turtall som er oppgitt på merkeskiltet til motoren (2820/min). ELMA-instrumentet målte 2844/min, mens IR-sensoren med program målte 2850/min. Vi vurderer at årsaken til dette ligger i at motoren kjører utenfor nominell drift, altså ingen betydelig last.
Ut ifra disse resultatene mener vi at nøyaktigheten til modellens rpm-måling er god nok til dens bruk og demonstrasjoner.
6.6.9 Sammenligning mellom DOL og modell
Som vist gjennom delkapittel 6.6 var det interessante resultater mellom DOL og modell- drift. Vi vurderte også å sammenligne med en annen kommersiell frekvensomformer. Dette ville trolig vært en mer interessant sammenligning for hvor god modellen er opp mot et profesjonelt produkt. Da kunne vi for eksempel ha sett på forskjellen mellom de harmoniske signalene og common-mode-spenningene. Ut ifra dette kunne hovedtrekk i forskjeller mellom six step og PWM blitt kartlagt.
7 Konklusjon med anbefaling
I denne oppgaven har vi tatt for oss konstruksjon av en undervisningsmodell for motor- styring i form av en frekvensomformer med tilhørende simuleringsprogram og oppgave- hefte. Hovedfokuset har vært å gjøre modellen best mulig egnet til undervisningsbruk på bakgrunn av konkrete krav som; berøringssikkerhet, gode visuelle forhold, lett å frakte, frekvensstyring og turtallsmåling.
Gjennom planlegging, målsetting, undersøkelse, utprøving og testing har det oppstått mange konseptuelle tankeprosesser og praktiske utfordringer. Mulighetene for valg av materiell, program og praktiske løsninger har vi sett det finnes svært mange av. Dette har både hemmet og fremmet prosessen av oppgaven. Det har blitt brukt mye tid på å finne ut hva som kan fungere, men til tross for dette har det ved gode valg gjort at implemen- tering og konstruksjon har gått raskere. Innspill fra testpersoner og egne verifiseringer opp mot modell og oppgaver, både underveis og til slutt, har bidratt til et bedre sluttpro- dukt.
Alle målinger, tester og sammenligninger rundt modellen viser svært lovende resultater opp mot kravene som i utgangspunktet var satt. Etter test av sluttproduktet ser vi at den har evnen til å starte, stoppe og kontinuerlig kjøre en trefase AC-motor med varierende selvinnstilt frekvens, måle turtall og spenning på DC-buss, samt endre dreieretningen til motoren. I tillegg til dette tilbyr konstruksjonen visuelle, gode, og sikre forhold for sig- nalmålinger. Medfølgende oppgavehefte inneholder blant annet teori som er relevant for kraftelektronikken i modellen og oppgaver av teoretisk, visuell og praktisk karakter. Si- muleringsprogrammet tilbyr kunnskap om hvordan en slik drive kan fungere; hvilke ele- mentære komponenter de inneholder, dens egenskaper, fordeler og ulemper. For å tilret- telegge for trygg og enkel transport av modellen og dens tilleggsutstyr valgte vi å plas- sere dette i en plastkoffert med isolasjonsskum.
Med dette mener vi at den konstruerte modellen egner seg godt til demonstrasjoner og laboratorieundervisning med begrenset antall brukere på samme tid.
Som videre anbefaling oppfordres det til at modellen med alt som følger med benyttes til undervisning og laboratoriestudier, og at neste generasjon som ønsker å utvikle modellen implementerer PWM-styring med konstant U/f forhold, ulike filter og flere typer sensorer for overvåking.
Referanser
BØKER
X.Xxxxxxx Xxxxxxx, Xxxxx Xx. Xxxxxxxxx, Xxx X. Broenink
2016. System design and engineering, Facilitating Multidisiplinary Development Pro- jects.
New York, London: CRC Press
NEK 410-1
2008. Norsk elektroteknisk norm – Elektriske installasjoner om bord i skip og fartøyer, Del 1.
Lysaker, Norge: Norsk elektroteknisk komite
Xxxxx Xxxxxxxxxx, Xxxxxxx Xxxxxx 2013. Arduino Projects Book Torino, Italy: Arduino LCC
Xxxx Xxxx Xxxxxxx
2000. Kraftelektronikk
Oslo, Norge: Gyldendal Norsk Forlag AS
INTERNETT
ABB
2017a. Technical guide No.1 – Direct torque control. xxxx://xxx.xxx.xxx/xxxxx- brary/DownloadCenter
xxxx://xxxxxx-xxx.xxx.xxx/xxxxxxx/Xxxxxxxx.xxxx?XxxxxxxxXXx0XXX00000000&Xxx- guageCode=en&DocumentPartId=1&Action=Launch 10.05.15
2017b. Technical guide No. 6 – Guide to harmonics with AC drives,
xxxx://xxx.xxx.xxx/xxxxxxxxxx/XxxxxxxxXxxxxx/
xxxxx://xxxxxxx.x.xxx.xxx/xxxxxx/0000xxx0x00xx00xx0000000000000x0/XXX_Xxxx- nical_guide_No_8_REVB.pdf 09.05.18
2011. Technical guide No. 8 - Electrical Braking. xxxx://xxx.xxx.xxx/xxxxx- brary/DownloadCenter/ xxxxx://xxxxxxx.x.xxx.xxx/xxxxxx/0000xxx0x00xx00xx0000000000000x0/XXX_Xxxx- nical_guide_No_8_REVB.pdf 14.05.18
2017c. Hardware manual – Sine filters. xxxxxx-xxx.xxx.xxx
xxxx://xxxxxx-xxx.xxx.xxx/xxxxxxx/Xxxxxxxx.xxxx?Xxxxxxx- tID=3AXD50000016814&LanguageCode=en&DocumentPartId=1&Action=Launch 15.05.18
ARDUINO
2018. Pull up and down resistors. xxxxxxx.xx
xxxxx://xxxxxxxxxx.xxxxxxx.xx/XxxxxxXxxxxx/XxxxXxXxxxXxxxxxxx 02.05.18
2015. Analog In, Out Serial. xxxxxxx.xx
xxxxx://xxx.xxxxxxx.xx/xx/Xxxxxxxx/XxxxxxXxXxxXxxxxx 01.05.18
DANFOSS
2015. Output filters design guide. xxxxxxx.xxx
xxxx://xxxxx.xxxxxxx.xxx/xxxxxxxx/Xxxxxx/xxx_XX00X000.xxx 20.04.18
2010. Common-mode core kit. xxxxxxxxxxxxxxxxxxxxxxxx.xxx xxxx://xxxxxxxxxxxxxxxxxxxxxxxx.xxx/xx-xxxxxxx/xxxxxxx/0000/00/XX-00-0X-00-XX- CM-cores1.pdf 18.04.18
ELECTRICAL ACADEMIA
2018. Motor phase voltage and current. xxxxxxxxxxxxxxxxxx.xxx
xxxx://xxxxxxxxxxxxxxxxxx.xxx/xx-xxxxxxxx/xxxxxxx-xxxxxx-xxxxxxxxx-xxx-xxxxxxxxx-xxx- working-principle/attachment/motor-phase-voltage-and-current-when-connected-to-six- step-vsi/ 17.04.18
ELECTRONICS
2011. Electrical engineering. xxxxxxxxxxx.xxxxxxxxxxxxx.xxx
xxxxx://xxxxxxxxxxx.xxxxxxxxxxxxx.xxx/xxxxx/00000/xxxxxxxxx 18.04.18
LÆRINGSPSYKOLOGI
1998. Læringspsykologi (e-bok). xxxx.xx
xxxx://xxx.xxxx.xx/xxxx/ 15.05.18
NCBI
2009. Learning styles: A review of theory, application, and best practices. xxxx.xxx.xxx.xxx xxxxx://xxx.xxxx.xxx.xxx.xxx/xxx/xxxxxxxx/XXX0000000/ 15.05.18
NTNU
2017. Hva er Arduino? xxxx.xx
xxxxx://xxx.xxxx.xx/xxxx/xxxxx/xxxxxxxx.xxxxxx?xxxxXxx00000000 14.05.18
NVE
2016. Elektriske motorer. xxx.xx
xxxxx://xxx.xxx.xx/xxxxxxxxxx-xx-xxxxxxxxxxxxxxx/xxxxxxxxx-xx-xxxxxxxxxxxxx-xx-xxx- dukter/elektriske-motorer/ 13.05.18
2017. Elektriske motorer – spesifikke krav. xxx.xx, 09.02. xxxxx://xxx.xxx.xx/xxxxxxxxxx-xx-xxxxxxxxxxxxxxx/xxxxxxxxx-xx-xxxxxxxxxxxxx-xx- produkter/elektriske-motorer-spesifikke-krav/
24.05.2018
OrCAD
2008. Introduction to OrCAD Capture and PSpice. xxxxxxx.xxx.xxx.xx.xx
xxxx://xxxxxxx.xxx.xxx.xx.xx/xxxx.xxxxxx/xxxxx/xxxxxxxxxx000.xxx 18.05.18
PROPEL AS
2015. Utvikling i skipsstørrelser, motor- og drivstoffteknologi fra 2006 til 2060. kyst- xxxxxx.xx xxxx://xxx.xxxxxxxxxx.xx/xxxxxxxxxxxxx/x0000000000000x0x000000000000x00/xxxxx- ling-i-skipsstorrelser-motor--og-drivstoffteknologi-fra-2006-til-2060-propel-2015.pdf 10.05.18
QUORA
2016. Why do we use capacitor in rectifier circuits? xxxxx.xxx
xxxxx://xxx.xxxxx.xxx/Xxx-xx-xx-xxx-xxxxxxxxx-xx-xxxxxxxxx-xxxxxxxx 09.05.18
REFLEKSJONSFILOSOFI
2015. Kunnskapsteori. xxxx.xxxxxxxxxxxxxxxxxxx.xxx
xxxx://xxxx.xxxxxxxxxxxxxxxxxxx.xxx/Xxxxxxxx%00xxxxxxxxxx.xxx 15.05.18
ST
2014. UM1823 – User manual. xx.xxx xxxx://xxx.xx.xxx/xxxxxxx/xxx/xxxxxxxx/xxxxxxxxx/xxxxxxxx/xxxx_xxx- ual/bf/7a/b0/48/42/d1/48/43/DM00135179.pdf/files/DM00135179.pdf/jcr:content/trans- lations/en.DM00135179.pdf 20.03.18
2018. L6390. xx.xxx
xxxx://xxx.xx.xxx/xxxxxxx/xxx/xxxxxxxx/xxxxxxxxx/xxxx- ment/datasheet/ba/af/1f/e7/1d/33/44/a6/CD00186965.pdf/files/CD00186965.pdf/jcr:con tent/translations/en.CD00186965.pdf 20.03.2018
TECHFLO
2014. Variable frequency drive. xxxx-xxx.xxx
xxxx://xxx.xxxx-xxx.xxx/xxxxxxxx-xxxxxxxxx-xxxxx.xxxx 14.05.18
VVSAKTUELT
2013. IP20 frekvensomformer. xxxxxxxxxx.xx
xxxxx://xxx.xxxxxxxxxx.xx/xxxxxxxxx-xxxxxx-000x-xx00-xxxxxxxxxxxxxxxx-00000/xx- het.html 14.05.18
WIRED
2014. How do you charge your DC phone with an AC source? xxxxx.xxx
xxxxx://xxx.xxxxx.xxx/0000/00/xxxxxx-xx-xxxxx-xx-xxxxxx/ 17.05.18
WOLFRAM
2018. Arduino. xxxxxxx.xxx
xxxx://xxxxxxxxx.xxxxxxx.xxx/xxxxxxxx/xxx/xxxxxx/Xxxxxxx.xxxx 16.05.18
XPLANATOR
2017. Three phase inverter under 180 degree operation. xxxxxxx.xxx
xxxxx://xxx.xxxxxxx.xxx/xxxxx?xxXx0XXxx0XXx 02.03.18
Vedlegg
INNHOLDSFORTEGNELSE
Vedlegg A – Spesifikasjoner på instrumenter brukt i oppgaven 73
Vedlegg B – Tekniske data- og brukermanualer for utstyr 74
Vedlegg C – BOM (Bill of materials) 75-76
Vedlegg D – Tidslinjal for oppgaven 77
Vedlegg E – AC motor test fra produsent 78
Vedlegg F – Koblingskjema for modell 79
Vedlegg G – Arduino Mega-kode 80-83
Vedlegg H – Arduino Uno-kode 84-87
Vedlegg I – Oppgavehefte (Ligger som eget dokument vedlagt innlevering)
